首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條
鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。
直孔鏈輪的優勢特征：
1、鏈輪可適合長時間大扭力下工作，傳遞性能穩定。
2、鏈輪大小輪傳動變化時產生速比的變化。
3、鏈輪易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、鏈輪使用SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。
鏈輪廣泛應用于農業機械、建筑機械、石油機械、采礦、起重、金屬切削機床等行業機械。

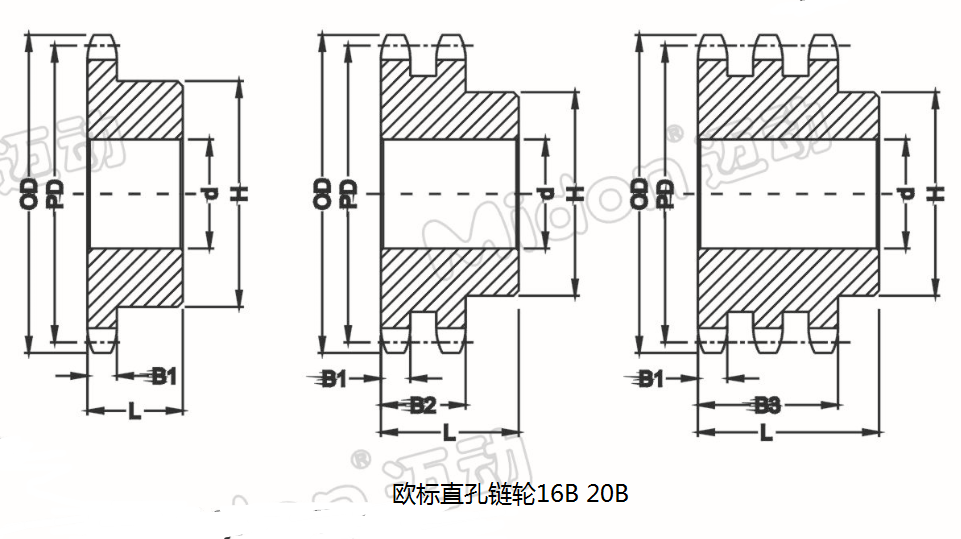

| 歐標16B系列鏈輪 | 歐標20B系列鏈輪 | |||||||||||||||
| 節距(Pitch)=25.4(mm)=1" | 節距(Pitch)=31.75(mm)=1 1/4" | |||||||||||||||
| 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | |||||
| 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | |||||||
| 9 | 85 | 74.27 | 58 | 40 | 35 | 0.87 | 0.49 | 9 | 106 | 92.84 | 62 | 50 | 40 | 1.60 | 0.90 | |
| 10 | 93 | 82.19 | 52 | 40 | 32 | 0.97 | 0.60 | 10 | 117 | 102.74 | 65 | 50 | 45 | 1.90 | 1.10 | |
| 11 | 102 | 90.15 | 60 | 40 | 38 | 1.20 | 0.73 | 11 | 127 | 112.7 | 75 | 50 | 51 | 2.30 | 1.33 | |
| 12 | 110 | 98.14 | 67 | 40 | 45 | 1.50 | 0.85 | 12 | 138 | 122.67 | 86 | 50 | 57 | 2.90 | 1.60 | |
| 13 | 118 | 106.14 | 77 | 40 | 51 | 1.90 | 1.00 | 13 | 148 | 132.67 | 94 | 50 | 63 | 3.10 | 1.90 | |
| 14 | 127 | 114.15 | 77 | 40 | 51 | 2.00 | 1.16 | 14 | 158 | 142.68 | 98 | 50 | 66 | 3.60 | 2.15 | |
| 15 | 135 | 122.17 | 93 | 40 | 63 | 2.60 | 1.30 | 15 | 168 | 152.71 | 98 | 50 | 66 | 4.20 | 2.50 | |
| 16 | 143 | 130.2 | 93 | 40 | 63 | 2.80 | 1.50 | 16 | 179 | 162.74 | 98 | 50 | 66 | 4.60 | 2.83 | |
| 17 | 151 | 138.23 | 93 | 40 | 63 | 3.00 | 1.70 | 17 | 189 | 172.79 | 107 | 50 | 75 | 5.30 | 3.20 | |
| 18 | 159 | 146.27 | 93 | 40 | 63 | 3.20 | 1.90 | 18 | 199 | 182.84 | 107 | 50 | 75 | 5.70 | 3.60 | |
| 19 | 167 | 154.32 | 93 | 40 | 63 | 3.40 | 2.10 | 19 | 209 | 192.9 | 107 | 50 | 75 | 6.10 | 4.00 | |
| 20 | 176 | 162.37 | 93 | 40 | 63 | 3.60 | 2.35 | 20 | 220 | 202.96 | 107 | 50 | 75 | 6.50 | 4.40 | |
| 21 | 184 | 170.42 | 93 | 40 | 63 | 3.80 | 2.57 | 21 | 230 | 213.03 | 107 | 50 | 75 | 7.00 | 4.90 | |
| 22 | 192 | 178.48 | 107 | 45 | 75 | 5.00 | 2.82 | 22 | 240 | 223.1 | 117 | 56 | 80 | 7.90 | 5.35 | |
| 23 | 200 | 186.54 | 107 | 45 | 75 | 5.23 | 3.10 | 23 | 250 | 233.17 | 117 | 56 | 80 | 8.50 | 5.80 | |
| 24 | 208 | 194.6 | 107 | 45 | 75 | 5.50 | 3.35 | 24 | 260 | 243.25 | 117 | 56 | 80 | 8.80 | 6.40 | |
| 25 | 216 | 202.66 | 107 | 45 | 75 | 5.80 | 3.65 | 25 | 270 | 253.32 | 117 | 56 | 80 | 9.30 | 6.90 | |
| 26 | 224 | 210.72 | 107 | 45 | 75 | 6.10 | 3.95 | 26 | 281 | 263.4 | 117 | 56 | 80 | 9.80 | 7.50 | |
| 27 | 233 | 218.79 | 107 | 45 | 75 | 6.40 | 4.25 | 27 | 291 | 273.49 | 117 | 56 | 80 | 10.30 | 8.10 | |
| 28 | 241 | 226.86 | 107 | 45 | 75 | 6.75 | 4.60 | 28 | 301 | 283.57 | 117 | 56 | 80 | 10.90 | 8.70 | |
| 29 | 249 | 234.93 | 107 | 45 | 75 | 7.10 | 4.93 | 29 | 311 | 293.66 | 117 | 56 | 80 | 11.50 | 9.30 | |
| 30 | 257 | 243 | 107 | 45 | 75 | 7.40 | 5.30 | 30 | 321 | 303.75 | 117 | 56 | 80 | 12.10 | 10.00 | |
| 31 | 265 | 251.07 | 107 | 45 | 75 | 7.80 | 5.63 | 31 | 331 | 313.83 | 117 | 56 | 80 | 13.00 | 10.65 | |
| 32 | 273 | 259.14 | 107 | 45 | 75 | 8.15 | 6.00 | 32 | 341 | 323.92 | 117 | 56 | 80 | 13.40 | 11.35 | |
| 33 | 281 | 267.21 | 107 | 45 | 75 | 8.50 | 6.40 | 33 | 352 | 334.01 | 117 | 56 | 80 | 14.50 | 12.00 | |
| 34 | 289 | 275.29 | 107 | 45 | 75 | 8.90 | 6.80 | 34 | 362 | 344.11 | 117 | 56 | 80 | 16.10 | 12.80 | |
| 35 | 297 | 283.36 | 107 | 45 | 75 | 9.30 | 7.20 | 35 | 372 | 354.2 | 127 | 63 | 80 | 16.60 | 13.50 | |
| 36 | 306 | 291.43 | 117 | 50 | 80 | 10.60 | 7.60 | 36 | 382 | 364.29 | 127 | 63 | 80 | 17.50 | 14.40 | |
| 37 | 314 | 299.51 | 117 | 50 | 80 | 11.00 | 8.00 | 37 | 392 | 374.38 | 127 | 63 | 80 | 18.00 | 15.10 | |
| 38 | 322 | 307.58 | 117 | 50 | 80 | 11.40 | 8.50 | 38 | 402 | 384.48 | 127 | 63 | 80 | 18.90 | 16.00 | |
| 39 | 330 | 315.66 | 117 | 50 | 80 | 11.90 | 8.90 | 39 | 412 | 394.57 | 127 | 63 | 80 | 20.00 | 16.80 | |
| 40 | 338 | 323.74 | 117 | 50 | 80 | 12.40 | 9.40 | 40 | 422 | 404.67 | 127 | 63 | 89 | 20.40 | 17.70 | |
| 41 | 346 | 331.81 | 117 | 50 | 80 | 12.80 | 9.90 | 41 | 433 | 414.77 | 127 | 63 | 89 | 21.50 | 18.60 | |
| 42 | 354 | 339.89 | 117 | 50 | 80 | 13.30 | 10.30 | 42 | 443 | 424.86 | 127 | 63 | 89 | 22.60 | 19.50 | |
| 43 | 362 | 347.97 | 117 | 50 | 80 | 13.80 | 10.80 | 43 | 453 | 434.96 | 127 | 63 | 89 | 23.50 | 20.50 | |
| 44 | 370 | 356.04 | 117 | 50 | 80 | 14.30 | 11.40 | 44 | 463 | 445.06 | 127 | 63 | 89 | 24.00 | 21.45 | |
| 45 | 378 | 364.12 | 117 | 50 | 80 | 14.90 | 11.90 | 45 | 473 | 455.16 | 127 | 63 | 89 | 24.70 | 22.40 | |
| 48 | 403 | 388.36 | 117 | 50 | 80 | 15.80 | 13.50 | 48 | 503 | 485.45 | 127 | 63 | 89 | 27.50 | 25.50 | |
| 50 | 419 | 404.52 | 117 | 50 | 80 | 17.65 | 14.70 | 50 | 524 | 505.65 | 127 | 63 | 89 | 30.00 | 27.70 | |
| 54 | 451 | 436.84 | 117 | 50 | 80 | 20.00 | 17.10 | 54 | 564 | 546.05 | 147 | 80 | 103 | 37.40 | 32.30 | |
| 60 | 500 | 485.33 | 117 | 50 | 80 | 23.10 | 21.10 | 60 | 625 | 606.66 | 147 | 80 | 103 | 44.30 | 39.90 | |
| 65 | 540 | 525.73 | 127 | 63 | 85 | 28.80 | 24.80 | 65 | 675 | 657.17 | 147 | 80 | 103 | 53.00 | 46.80 | |
| 70 | 581 | 566.15 | 127 | 63 | 85 | 32.10 | 28.80 | 70 | 726 | 707.68 | 147 | 100 | 103 | 44.70 | 54.30 | |
| 72 | 597 | 582.31 | 127 | 63 | 85 | 34.50 | 30.50 | 72 | 746 | 727.89 | 147 | 100 | 103 | 46.00 | 57.40 | |
| 75 | 621 | 606.56 | 127 | 63 | 85 | 36.20 | 33.10 | 75 | 777 | 758.2 | 147 | 100 | 103 | 47.00 | 62.30 | |
| 80 | 662 | 646.97 | 137 | 71 | 90 | 42.90 | 37.60 | |||||||||
| 84 | 694 | 679.31 | 137 | 71 | 90 | 46.70 | 41.50 | |||||||||
| 85 | 702 | 687.39 | 137 | 71 | 90 | 47.70 | 42.50 | |||||||||
| 90 | 743 | 727.8 | 137 | 71 | 90 | 52.90 | 47.60 | |||||||||
| 92 | 759 | 743.97 | 137 | 71 | 90 | 55.00 | 49.80 | |||||||||
| 95 | 783 | 768.22 | 137 | 71 | 90 | 58.30 | 53.10 | |||||||||
| 96 | 791 | 776.31 | 137 | 71 | 90 | 59.40 | 54.20 | |||||||||
| 鏈輪排齒參數（美標、歐標） | |||||||||||||||
| 美標 | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～3排） | 齒幅（4排） | 排距 | |||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B2 | B3 | B4 | Pt |
| 25 | 6.35 | 3.30 | 4.0 | 3.2 | 0.8 | 6.8 | 2.8 | 2.7 | 2.4 | 9.1 | 15.3 | 8.8 | 15.2 | 21.6 | 6.4 |
| 35 | 9.525 | 5.80 | 5.0 | 4.8 | 1.2 | 10.2 | 4.3 | 4.1 | 3.8 | 14.2 | 24.4 | 13.9 | 24 | 34.1 | 10.1 |
| 41 | 12.70 | 7.77 | 7.0 | 7.0 | 1.1 | 19.2 | 2.8 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 |
| 40 | 12.70 | 7.92 | 7.0 | 6.4 | 1.6 | 13.5 | 7.2 | 7.0 | 6.5 | 21.4 | 35.8 | 20.9 | 35.3 | 49.7 | 14.4 |
| 50 | 15.875 | 10.16 | 10.3 | 7.9 | 2.0 | 16.9 | 8.7 | 8.4 | 7.9 | 26.5 | 44.6 | 26 | 44.1 | 62.2 | 18.1 |
| 60 | 19.05 | 11.91 | 11.8 | 9.5 | 2.4 | 20.3 | 11.7 | 11.3 | 10.6 | 34.1 | 56.9 | 33.4 | 56.2 | 79.0 | 7.0 |
| 80 | 25.40 | 15.88 | 15.5 | 12.7 | 3.2 | 27.0 | 14.5 | 14.1 | 13.1 | 43.4 | 72.7 | 42.6 | 71.9 | 101.2 | 29.3 |
| 100 | 31.75 | 19.05 | 19.2 | 15.9 | 4.0 | 33.8 | 17.5 | 17.0 | 16.0 | 52.8 | 88.6 | 51.8 | 87.6 | 123.4 | 35.8 |
| 120 | 38.10 | 22.22 | 23.0 | 19.1 | 4.8 | 40.5 | 23.5 | 22.7 | 21.5 | 68.1 | 113.5 | 66.9 | 112.3 | 157.7 | 45.4 |
| 140 | 44.45 | 25.40 | 27.0 | 22.2 | 5.6 | 47.2 | 23.5 | 22.7 | 21.5 | 71.6 | 120.5 | 70.4 | 119.3 | 168.3 | 48.9 |
| 160 | 50.80 | 28.58 | 31.6 | 25.4 | 6.4 | 54.0 | 29.3 | 28.4 | 27.0 | 86.9 | 145.4 | 85.5 | 144 | 202.5 | 58.5 |
| 180 | 57.15 | 35.71 | 36.8 | 28.5 | 7.2 | 61.0 | 33.1 | 32.0 | 30.4 | 97.8 | 163.6 | 96.2 | 162 | 227.8 | 65.8 |
| 200 | 63.50 | 39.67 | 39.6 | 31.8 | 7.9 | 67.5 | 35.5 | 34.1 | 32.5 | 105.7 | 177.3 | 104.1 | 175.7 | 247.3 | 71.6 |
| 240 | 76.20 | 47.62 | 48.5 | 38.1 | 9.5 | 81.0 | 44.1 | 42.7 | 40.7 | 130.5 | 218.3 | 128.5 | 216.3 | 304.1 | 87.8 |
| 歐標（A、B系列鏈輪主要參數） | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～4排） | 排距 | ||||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B4 | Pt | ||
| 4B | 6 | 4 | 4.1 | 3 | 0.6 | 6 | 2.6 | 2.5 | 2.4 | 一 | 一 | 一 | 一 | ||
| 5B | 8 | 5 | 5.3 | 4 | 0.8 | 8 | 2.8 | 2.7 | 2.6 | 8.3 | 13.9 | 19.4 | 5.6 | ||
| 6B | 9.525 | 6.35 | 6.2 | 4.8 | 1 | 10 | 5.3 | 5.2 | 5.0 | 15.4 | 25.6 | 35.6 | 10.2 | ||
| 8B | 12.70 | 8.51 | 8.4 | 6.4 | 1.3 | 13 | 7.2 | 7.0 | 6.8 | 21.0 | 34.9 | 48.5 | 13.9 | ||
| 10B | 15.88 | 10.16 | 10.2 | 7.9 | 1.6 | 16 | 9.1 | 9.0 | 9.0 | 25.6 | 42.2 | 58.8 | 16.6 | ||
| 12B | 19.05 | 12.07 | 11.2 | 9.5 | 2 | 19 | 11.1 | 10.8 | 10.9 | 30.4 | 49.9 | 69.4 | 19.5 | ||
| 16B | 25.40 | 15.88 | 14.6 | 12.7 | 2.5 | 26 | 16.2 | 15.8 | 15.8 | 47.7 | 79.6 | 111.5 | 30.9 | ||
| 20B | 31.75 | 19.05 | 18.0 | 15.9 | 3.5 | 32 | 18.5 | 18.2 | 18.2 | 54.6 | 91.0 | 127.5 | 36.5 | ||
| 24B | 38.10 | 25.40 | 22.4 | 19.1 | 4 | 38 | 24.1 | 23.6 | 23.6 | 72.0 | 120.3 | 168.7 | 48.4 | ||
| 28B | 44.45 | 27.94 | 24.9 | 22.2 | 5 | 44 | 29.4 | 28.8 | 28.8 | 88.4 | 148.0 | 207.6 | 59.6 | ||
| 32B | 50.80 | 29.21 | 28.2 | 25.4 | 6 | 51 | 29.4 | 28.8 | 28.8 | 87.4 | 146.0 | 204.6 | 58.6 | ||
| 40B | 63.50 | 39.37 | 34.9 | 31.8 | 8 | 64 | 36.2 | 35.4 | 35.4 | 107.7 | 180.0 | 252.3 | 72.3 | ||
| 48B | 76.20 | 48.26 | 41.8 | 38.1 | 9 | 76 | 43.3 | 42.5 | 42.5 | 133.7 | 224.9 | 316.1 | 91.2 | ||
| 56B | 88.90 | 53.98 | 50.2 | 44.5 | 11 | 89 | 50.7 | 49.6 | 49.6 | 156.2 | 262.8 | 369.4 | 106.6 | ||
| 64B | 101.60 | 63.50 | 57.8 | 50.8 | 13 | 102 | 57.9 | 56.7 | 56.7 | 176.6 | 296.5 | 416.4 | 119.9 | ||
| 72B | 114.30 | 72.39 | 66.0 | 57.2 | 15 | 114 | 65.2 | 63.8 | 63.8 | 200.1 | 336.4 | 472.7 | 136.3 | ||
鏈輪的安裝要求：
1、根據規范精確選用傳動鏈輪類型。
2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。
3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。
4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。
鏈輪使用過程中的注意事項：
1、從動鏈輪應有防松方法與措施。
2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。
3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。
4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
