首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

產品名稱：: LOCK9 脹套 LOCK9漲緊套 Z19漲緊套 Z19脹套 TLK250 W脹套 TLK250 W漲緊套 Z19脹套廠家

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

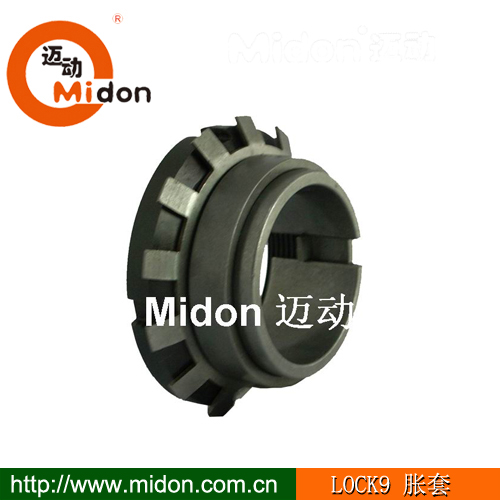

邁動工業——LOCK9脹緊套

LOCK9脹緊套類似于Z19 TLK250 W，邁動脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結 件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。

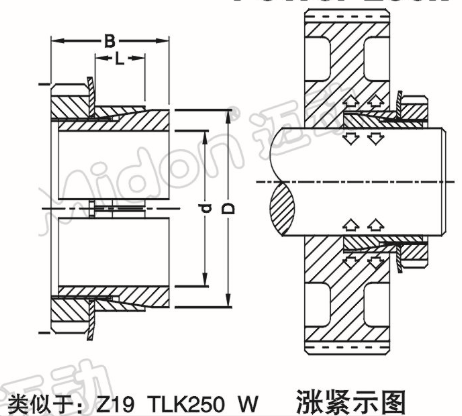

LOCK9脹緊套基本尺寸參數

LOCK9
尺寸Dimensions				所受扭力Performances		壓強Pression		螺絲規格Ciamping screwsDIN-12.9
d×D [mm]	L [mm]	B [mm]	D1 [mm]	Mt [Nm]	Ft [N]	Pw [P/mm]	Pn [P/mm]	Type	Ms [Nm]
14×25	6.5	16.5	32	38	5100	200	110	Km4	95
15×25	6.5	16.5	32	41	5500	185	110	Km4	95
16×25	6.5	16.5	32	43	5450	174	110	Km4	95
17×26	6.5	16.5	32	47	5500	164	107	Km4	95
18×26	6.5	16.5	32	49	5400	155	107	Km4	95
19×30	6.5	18	38	62	6600	178	112	Km5	160
20×30	6.5	18	38	66	6600	167	111	Km5	160
22×32	6.5	18	38	73	6600	152	105	Km5	160
24×35	6.5	18	45	105	8750	185	127	Km6	220
25×35	6.5	18	45	110	8800	178	127	Km6	220
28×36	6.5	18	45	120	8550	159	124	Km6	220
30×40	7	19.5	52	160	10600	164	123	Km7	340
32×42	7	19.5	52	170	10600	154	117	Km7	340
35×45	8	21.5	58	230	13100	153	120	Km8	480
36×45	8	21.5	58	240	13300	149	120	Km8	480
38×48	8	21.5	58	250	13100	141	112	Km8	480
40×52	10	24.5	65	310	15500	120	93	Km9	680
42×55	10	25.5	65	320	15200	114	87	Km9	680
45×57	10	25.5	70	400	17700	122	96	Km10	870
48×62	10	25.5	75	500	20800	135	105	Km11	970
50×62	10	25.5	75	520	20800	130	105	Km11	970
55×68	12	27.5	80	610	22000	103	84	Km12	1100
56×68	12	27.5	80	620	22000	101	82	Km12	1100
60×73	12	28.5	85	800	26600	113	93	Km13	1300
63×79	14	30.5	92	980	31100	107	86	Km14	1600
65×79	14	30.5	92	1010	31000	104	86	Km14	1600
70×84	14	31.5	98	1240	35400	110	92	Km15	2000

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


邁動工業——脹緊套使用方法

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
