首頁 » 邁動產品 » 傳動輪 » 錐套皮帶輪

產品介紹Product

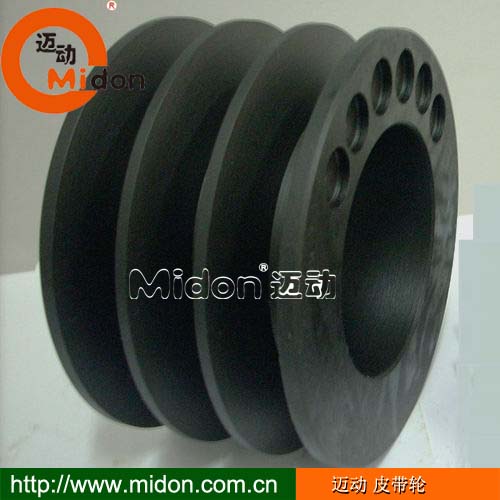

產品名稱：: 錐套皮帶輪SPB-3槽4槽三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪

產品特性：: 1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


錐套皮帶輪較之普通直孔式皮帶輪，有諸多優點:結構緊湊，不需要軸定位，安裝方便，只須選配不同孔徑的錐套，同一款帶輪即可應用于不同軸徑，增加產品通用性，允許較大軸徑公差，槽形可配V帶和窄V帶等等……

SPB-3槽（3Groove)
F=63mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore 最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPB100-3	107	1610	42	6	63	60	38	25	一	0.9
SPB106-3	113	1610	42	6	63	65	38	25	一	2
SPB112-3	119	1610	50	6	63	69	31	32	一	2
SPB118-3	125	1610	50	2	63	76	31	32	一	2.3
SPB125-3	132	2012	50	2	63	90	一	32	一	2.5
SPB132-3	139	2012	50	2	63	89	一	32	一	3.1
SPB140-3	147	2012	50	2	63	97	一	32	一	3.5
SPB150-3	157	2517	60	2	63	107	一	32	一	4
SPB160-3	167	2517	60	2	63	117	18	45	一	4.9
SPB170-3	177	2517	60	2	63	127	18	45	一	5.7
SPB180-3	187	2517	60	2	63	137	18	45	一	6.7
SPB190-3	197	2517	60	2	63	147	18	45	一	7.6
SPB200-3	207	2517	60	2	63	157	一	45	一	8.9
SPB212-3	219	2517	60	7	63	169	一	45	125	8.2
SPB224-3	231	2517	60	7	63	181	一	45	125	9.1
SPB236-3	243	2517	60	7	63	193	一	45	125	9.8
SPB250-3	257	3020	75	7	63	207	一	51	146	11.2
SPB265-3	272	3020	75	7	63	222	6	51	146	11.6
SPB280-3	287	3020	75	7	63	237	6	51	146	12
SPB300-3	307	3020	75	7	63	257	6	51	146	13.5
SPB315-3	322	3020	75	7	63	272	6	51	146	14.2
SPB335-3	342	3020	75	7	63	292	6	51	146	16
SPB355-3	362	3020	75	7	63	312	6	51	146	17.7
SPB375-3	382	3535	90	8	63	332	13	89	191	21.4
SPB400-3	407	3535	90	8	63	357	13	89	175	25
SPB425-3	432	3535	90	4	63	382	13	89	175	25.7
SPB450-3	457	3535	90	4	63	407	13	89	175	26.3
SPB475-3	482	3535	90	4	63	432	13	89	175	28.1
SPB500-3	507	3535	90	4	63	457	13	89	175	29.9
SPB530-3	537	3535	90	4	63	484	13	89	175	33.6
SPB560-3	567	3535	90	4	63	517	13	89	175	37.2
SPB630-3	637	3535	90	4	63	587	13	89	175	41
SPB710-3	717	3535	90	4	63	667	13	89	175	48
SPB800-3	807	3535	90	4	63	757	13	89	175	55
SPB900-3	907	3535	90	4	63	857	13	89	175	64.1
SPB1000-3	1007	4040	100	4	63	957	19.5	102	210	72
SPB1120-3	1127	4040	100	4	63	1077	19.5	102	210	110.5
SPB1250-3	1257	4040	125	4	63	1207	19.5	127	265	140

SPB-4槽（4Groove)
F=82mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPB100-4	107	1210	32	3	82	58	29	25	一	2.4
SPB106-4	113	1610	42	3	82	65	29	25	一	2.3
SPB112-4	119	1610	42	3	82	65	29	25	一	2.8
SPB118-4	125	1610	42	3	82	71	29	25	一	3.3
SPB125-4	132	2012	50	3	82	90	25	32	一	3
SPB132-4	139	2012	50	3	82	89	25	32	一	3.8
SPB140-4	147	2517	60	3	82	98	19	45	一	4
SPB150-4	157	2517	60	3	82	107	19	45	一	4.9
SPB160-4	167	2517	60	3	82	117	19	45	一	5.8
SPB170-4	177	2517	60	3	82	127	19	45	一	6.6
SPB180-4	187	2517	60	3	82	137	19	45	一	7.7
SPB190-4	197	2517	60	3	82	147	19	45	一	8.6
SPB200-4	207	3020	75	2	82	157	一	51	一	9.3
SPB212-4	219	3020	75	2	82	169	一	51	一	10.9
SPB224-4	231	3020	75	2	82	181	一	51	一	12.4
SPB236-4	243	3020	75	2	82	193	一	51	一	14.1
SPB250-4	257	3020	75	7	82	207	一	51	146	12.7
SPB265-4	272	3020	75	7	82	222	16	51	146	12.6
SPB280-4	287	3020	75	7	82	237	16	51	146	13.8
SPB300-4	307	3535	90	7	82	257	3.5	89	175	20.5
SPB315-4	322	3535	90	7	82	272	3.5	89	175	20.6
SPB335-4	342	3535	90	7	82	292	3.5	89	175	22
SPB355-4	362	3535	90	7	82	312	3.5	89	175	23.2
SPB375-4	382	3535	90	7	82	332	3.5	89	175	24.9
SPB400-4	407	3535	90	7	82	357	3.5	89	175	26.5
SPB425-4	432	3535	90	5	82	382	3.5	89	175	28.1
SPB450-4	457	3535	90	5	82	407	3.5	89	175	29.7
SPB475-4	482	3535	90	5	82	432	3.5	89	175	32.2
SPB500-4	507	3535	90	5	82	457	3.5	89	175	34.7
SPB530-4	537	3535	90	5	82	484	3.5	89	175	36.9
SPB560-4	567	3535	90	5	82	517	3.5	89	175	39
SPB630-4	637	3535	90	5	82	587	3.5	89	175	44.5
SPB710-4	717	3535	90	5	82	667	3.5	89	175	50.5
SPB800-4	807	4040	100	5	82	757	10	102	210	60.5
SPB900-4	907	4040	100	5	82	857	10	102	210	70
SPB1000-4	1007	4040	100	5	82	954	10	102	210	76.5
SPB1120-4	1127	4040	100	5	82	1077	10	102	210	121.7
SPB1250-4	1257	4545	110	4	82	1207	16.5	115	242	162

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


皮帶輪槽型圖
邁動錐套槽型	最小推薦外徑	節徑	槽角	槽的相關尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽項寬	節線寬	輪槽深	節線邊	槽中柜	槽邊距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
