首頁 » 邁動產品 » 絲桿導軌 » 直線導軌

產品介紹Product

產品名稱：: GZ/GB/GSB直線導軌

產品特性：: GZ/GB/GSB直線導軌

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

邁動工業，國產導軌供應商，全國優質實價供應，終生服務，為推動中國工業實業發展，歡迎你真誠的合作。

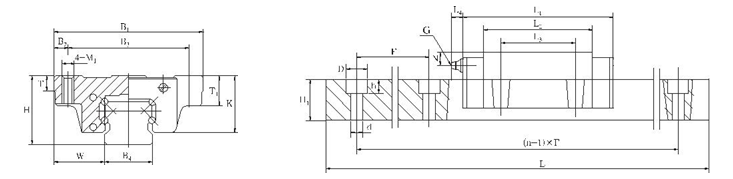

GZ-AA (AA/AAL) 【邁動工業】滾柱重載直線導軌

GZB AA/AAL

型號	導軌副尺寸		滑塊尺寸												導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	L4	M	￠	T	T1	L0	L2	B2	H1	d×D×h	F	單根最大長度 Lmax	G	P	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GZ25AA	36	23.5	31.5	70	100	57	45	40	8	6.8	9.5	10	10	66	23	24	7×11×9	30	6000	M6	12	5.5	26.5	50.8	570	570	710	0.6	3.2
GZ25AAL					120									86									33.8	71.6	830	830	980	0.8
GZ35AA	48	33	42	100	128	82	62	52	10	8.5	13	21	12	86	34	30.5	9×14×12	40	6000	M6	13	8.5	50.5	121	1548	1548	2343	1.6	5.9
GZ35AAL					147									105									61	162	2708	2708	3283	1.9
GZ45AA	60	37.5	51	120	154	100	80	60	12	10.5	15	25	15	102	45	38	14×20×16	52.5	6000	M8×1	14	11	84.5	191	3156	3156	4858	2.5	9.8
GZ45AAL					182									130									99.6	236	5560	5560	6736	3.5
GZ55AA	70	43.5	60	140	172	116	95	70	14	12.5	20	29	18	118	53	44	16×23×20	60	6000	M8×1	14	13	123	292	5267	5267	8243	4.3	13.3
GZ55AAL					210									156									154	390	9713	9713	11927	5.9
GZ65AA	90	53.5	76	170	210	142	110	82	16	14.5	25	37	23	147	63	55	18×26×22	75	6000	M8×1	14	17	192	451	10823	10823	17762	8.6	20.3
GZ65AAL					270									207									248	613	20808	20808	22957	12.3
GZ85AAL	110	65	95	215	349	185	140	140	20	17.5	24	44	26	254	85	73	24×35×28	90	6000	M8×1	14	21	460	1050	45600	45600	51420	21.6	35.2
GZ100AAL	120	75	105	250	394	220	200	200	20	17.5	25	51.5	30	286	100	80	26×39×32	105	6000	M10×1	16	23	547	1330	61200	61200	73140	31.5	46.8
GZ125AAL	160	97.5	135.5	320	491	270	205	205	24	21	30	66	45	360	125	115	33×48×45	120	6000	M10×1	16	23	1040	1924	123176	123176	114438	65.5	84.6

1). L1尺寸以密封形式MN為標準，詳情請查看密封形式。

2)．GZ系列A A/A AL滑塊為法蘭型，滑塊安裝孔為螺孔，上鎖式參考M尺寸、下鎖式參考?尺寸。

3)．GZ85、GZ100、GZ125滑塊在頂面L3,B3方向上各對稱分布3排安裝孔，共9個。

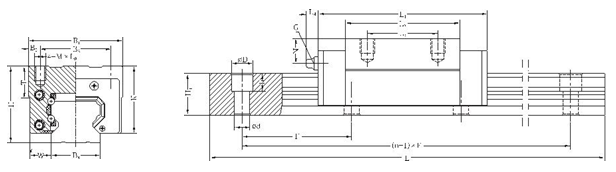

GZ-BA 【邁動工業】滾柱重載直線導軌

型號	導軌副尺寸		滑塊尺寸								導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
型號	H	W	K	B1	L1	B3	L3	MXL0	T	L2	B2	H1	d×D×h	F	單根最大長度 Lmax	G	P	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GZ25BA	40	12.5	35.5	48	100	35	35	M6×8	9.5	66	23	24	7×11×9	30	6000	M6	12	9.5	26.5	50.8	570	570	710	0.5	3.2
GZ25BAL	40	12.5	35.5	48	120	35	50	M6×8	9.5	86	23	24	7×11×9	30	6000	M6	12	9.5	33.8	71.6	830	830	980	0.7	3.2
GZ35BA	55	18	49	70	128	50	50	M8×12	10	86	34	30.5	9×14×12	40	6000	M6	13	15.5	50.5	121	1548	1548	2343	1.4	5.9
GZ35BAL	55	18	49	70	147	50	72	M8×12	10	105	34	30.5	9×14×12	40	6000	M6	13	15.5	61	162	2708	2708	3283	1.7	5.9
GZ45BA	70	20.5	61	86	154	60	60	M10×16	15	102	45	38	14×20×16	52.5	6000	M8×1	14	21	84.5	191	3156	3156	4858	2.48	9.8
GZ45BAL	70	20.5	61	86	182	60	80	M10×16	15	130	45	38	14×20×16	52.5	6000	M8×1	14	21	99.6	236	5560	5560	6736	3.2	9.8
GZ55BA	80	23.5	70	100	172	75	75	M12×18	18	118	53	44	16×23×20	60	6000	M8×1	14	23	123	292	5267	5267	8243	3.8	13.3
GZ55BAL	80	23.5	70	100	210	75	95	M12×18	18	156	53	44	16×23×20	60	6000	M8×1	14	23	154	390	9713	9713	11927	5.1	13.3
GZ65BA	90	31.5	76	126	210	76	70	M16×16	23	147	63	55	18×26×22	75	6000	M8×1	14	17	192	451	10823	10823	17762	6.3	20.3
GZ65BAL	90	31.5	76	126	270	76	120	M16×16	23	207	63	55	18×26×22	75	6000	M8×1	14	17	248	613	20808	20808	22957	8.9	20.3
GZ85BAL	110	35.5	95	156	349	100	140	M18×25	30	254	85	73	24×35×28	90	6000	M8×1	14	21	460	1050	45600	45600	51420	14.7	35.2
GZ100BAL	120	50	105	200	394	130	200	M20×27	33	286	100	80	26×39×32	105	6000	M10×1	16	23	547	1330	61200	61200	73140	24.5	46.8
GZ125BAL	160	57.5	135.5	240	491	184	205	M24×30	40	360	125	115	33×48×45	120	6000	M10×1	16	23	1040	1924	123176	123176	114438	46	84.6

注：

1).表中MA.MB.MC如右下圖指的是一個滑塊的額定力矩值。

2).表中Lmax為導軌單根最大長度，如接長另行協商（接長導軌建議配打孔安裝）。

3).對于單根導軌如無特殊要求，孔端距兩端均分。

4).因GB25AA/AAL高度不同，GGB45AA/AAL高度及孔距不同，區分為Ⅰ、Ⅱ型，優先推薦Ⅱ型。

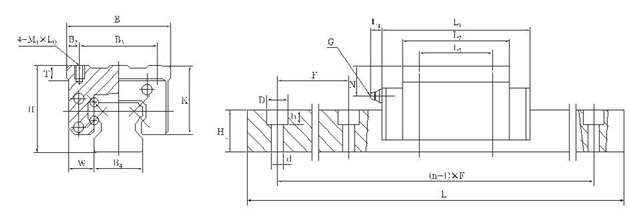

GB-AA (AA/AAL) 【邁動工業】（四方向等載荷）滾柱重載直線導軌

GGB AA/AAL

型號	導軌副尺寸		滑塊尺寸										導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	M1	T	T1	B2	L2	B4	H1	d×D×h	F	單根最大長度 Lmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GB16AA	24	15.5	19.4	47	58.5	38	30	M5	7	11	4.5	40.5	16	15	4.5×7.5×5.3	60	1200	2.5	￠4	4	8.51	13.38	70	70	100	0.17	1.62
GB20AA	30	21.5	24	63	71	53	40	M6	10	10	5	50	20	18	6×9.5×8.5	60	3000	11	M6	6	13.7	19.27	160	160	230	0.33	2.3
GB20AAL					87							66									18.43	26.5	260	260	310	0.45
GB25IAA	37	23.5	29.8	70	83	57	45	M8	10	16	6.5	59	23	22	7×11×9	60	6000	11	M6	7.2	20.19	29.98	260	260	390	0.55	3.3
GB25IAAL					102							78									27.17	40.68	450	450	500	0.75
GB25ⅡAA	36		28.8		83							59									20.19	29.98	260	260	390	0.5
GB25ⅡAAL					102							78									27.17	40.68	450	450	500	0.7
GB30AA	42	31	35	90	97+	72	52	M10	10	18	9	70	28	26	9×14×12	80	6000	11	M6	7	28.08	46.33	430	430	650	1	4.7
GB30AAL					119							92									37.77	61.77	720	720	870	1.3
GB35AA	48	33	38	100	109	82	62	M10	13	21	9	81	34	29	9×14×12	80	6000	11	M6	8	34.97	58.53	610	610	1030	1.45	6.5
GB35AAL					133							105									46.43	76.54	1030	1030	1380	1.9
GB45IAA	62	37.5	51	120	137	100	80	M12	15	25	10	102	45	38	14×20×16	100	6000	11	M6	12	60.14	94.57	1290	1290	2100	2.6	11.2
GB45IAAL					165							130									80.83	126.09	2080	2080	2790	3.4
GB45ⅡAA	60		49		137							102				105					60.14	94.57	1290	1290	2100	2.4
GB45ⅡAAL					165							130									80.83	126.09	2080	2080	2790	3.1
GB55AA	70	3.5	57	140	161	116	95	M14	20	29	12	118	53	44	16×23×20	120	6000	14	M8×1	12	92.62	137.57	2180	2180	3640	4.3	15
GB55AAL					199							156									126.51	187.6	3650	3650	4860	5.8
GB65AA	90	53.5	76	170	199	142	110	M16	23	37	14	147	63	53	18×26×22	150	6000	14	M8×1	12	154.13	221.89	4170	4170	6800	7.3	22.2
GB65AAL					259							207									220.24	322.75	7300	7300	9100	10.7
GB85AA	110	65	94	215	247	185	140	M20	30	55	15	179	85	65	24×35×28	180	6000	14	M8×1	14	247.88	346.7	10400	10400	12900	16.5	35.5
GB85AAL					304							236									351.45	441.26	12800	12800	17200	22.2

GB-AB 【邁動工業】寬形，四方等載荷滾柱重載直線導軌

型號	導軌副尺寸		滑塊尺寸											導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	￠	T	T1	B2	L0	L2	B4	H1	d×D×h	F	單根最大長度 Lmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GB16AB	24	15.5	19.4	47	58.5	38	30	4.5	7	11	4.5	7	40.5	16	15	4.5×7.5×5.3	60	1200	2.5	￠4	4	8.51	13.38	70	70	100	0.17	1.62
GB20AB	30	21.5	24	63	71	53	40	7	10	10	5	10	50	20	18	6×9.5×8.5	60	3000	11	M6	6	13.7	19.27	160	160	230	0.33	2.3
GB20ABL					87								66									18.43	26.5	260	260	310	0.45
GB25IAB	37	23.5	29.8	70	83	57	45	7	10	16	6.5	10	59	23	22	7×11×9	60	6000	11	M6	7.2	20.19	29.98	260	260	390	0.55	3.3
GB25IABL					102								78									27.17	40.68	450	450	500	0.75
GB25ⅡAB	36		28.8		83								59									20.19	29.98	260	260	390	0.5
GB25ⅡABL					102								78									27.17	40.68	450	450	500	0.7
GB30AB	42	31	35	90	97	72	52	9	10	18	9	10	70	28	26	9×14×12	80	6000	11	M6	7	28.08	46.33	430	430	650	1	4.7
GB30ABL					119								92									37.77	61.77	720	720	870	1.3
GB35AB	48	33	38	100	109	82	62	11	13	21	9	13	81	34	29	9×14×12	80	6000	11	M6	8	34.97	58.53	610	610	1030	1.45	6.5
GB35ABL					133								105									46.43	76.54	1030	1030	1380	1.9
GB45IAB	62	37.5	51	120	137	100	80	13	15	25	10	15	102	45	38	14×20×16	100	6000	11	M6	12	60.14	94.57	1290	1290	2100	2.6	11.2
GB45IABL					165								130									80.83	126.09	2080	2080	2790	3.4
GB45ⅡAB	60		49		137								102				105					60.14	94.57	1290	1290	2100	2.4
GB45ⅡABL					165								130									80.83	126.09	2080	2080	2790	3.1
GB55AB	70	3.5	57	140	161	116	95	14	20	29	12	17	118	53	44	16×23×20	120	6000	14	M8×1	12	92.62	137.57	2180	2180	3640	4.3	15
GB55ABL					199								156									126.51	187.6	3650	3650	4860	5.8
GB65AB	90	53.5	76	170	199	142	110	16	23	37	14	23	147	63	53	18×26×22	150	6000	14	M8×1	12	154.13	221.89	4170	4170	6800	7.3	22.2
GB65ABL					259								207									220.24	322.75	7300	7300	9100	10.7
GB85AB	110	65	94	215	247	185	140	18	30	55	15	30	179	85	65	24×35×28	180	6000	14	M8×1	14	247.88	346.7	10400	10400	12900	16.5	35.5
GB85ABL					304								236									351.45	441.26	12800	12800	17200	22.2

注：

1). 表中MA.MB.MC如右下圖指的是一個滑塊的額定力矩值。

2). 表中Lmax為導軌單根最大長度，如接長另行協商（接長導軌建議配打孔安裝）。

3). 對于單根導軌如無特殊要求，孔端距兩端均分。

4).因GB45BA/BAL孔距不同，區分為Ⅰ、Ⅱ型，優先推薦Ⅱ型。

GB-BA 【邁動工業】窄形四方向等載荷 滾柱重載直線導軌

型號	導軌副尺寸		滑塊尺寸									導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	M₁XL0	T	B2	L2	B4	H1	d×D×h	F	單根最大長度 Lmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GB16BA	28	9	23.4	34	58.5	26	26	M4×5	6	4	40.5	16	15	4.5×7.5×5.3	60	1200	2.5	￠4	9	8.51	13.38	70	70	100	0.17	1.62
GB20BA	30	12	24	44	71	32	36	M5×5	8	6	50	20	18	6×9.5×8.5	60	3000	11	M6	5	13.7	19.27	160	160	230	0.26	2.3
GB20BAL					87		50				66									18.4	26.5	260	260	310	0.35
GB25BA	40	12.5	32.8	48	83	35	35	M6×8	8	6.5	59	23	22	7×11×9	60	6000	11	M6	10.2	20.2	29.98	260	260	390	0.55	3.3
GB25BAL					102		50				78									27.2	40.68	450	450	500	0.75
GB30BA	45	16	38	60	97	40	40	M8×8	8	10	70	28	26	9×14×12	80	6000	11	M6	10	28.1	46.33	430	430	650	0.79	4.7
GB30BAL					119		60				92									37.8	61.77	720	720	870	1
GB35BA	55	18	45	70	109	50	50	M8×2	10	10	81	34	29	9×14×12	80	6000	11	M6	17	35	58.53	610	610	1030	1.4	6.5
GB35BAL					133		72				105									46.4	76.54	1030	1030	1380	1.7
GB45IBA	70	20.5	59	86	137	60	60	M10×16	15	13	102	45	38	14×20×16	100	6000	11	M6	21	60.1	94.57	1290	1290	2100	2.5	11.2
GB45IBAL					165		80				130									80.8	126.09	2080	2080	2790	3.3
GB45ⅡBA					137		60				102				105					60.1	94.57	1290	1290	2100	2.5
GB45ⅡBAL					165		80				130									80.8	126.09	2080	2080	2790	3.3
GB55BA	80	23.5	67	100	161	75	75	M12×18	18	12.5	118	53	44	16×23×20	120	6000	14	M8×1	22	92.6	137.57	2180	2180	3640	4.4	15
GB55BAL					199		95				156									127	187.6	3650	3650	4860	5.9
GB65BA	90	31.5	76	126	199	76	70	M16×16	23	25	147	63	53	18×26×22	150	6000	14	M8×1	12	154	221.89	4170	4170	6800	5.8	22.2
GB65BAL					259		120				207									220	322.75	7300	7300	9100	8.4
GB85BA	110	39	94	163	247	100	80	M18×25	30	31.5	179	85	65	24×35×28	180	6000	14	M8×1	14	248	346.7	10400	10400	12900	13	35.5
GB85BAL					304		140				236									351	441.26	12800	12800	17200	17

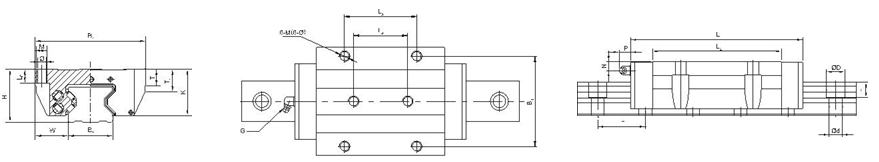

GSB-AA 【邁動工業】低噪音滾動直線導軌

型號	導軌副尺寸		滑塊尺寸												導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	M	￠	T	T1	B2	L0	L2	B4	H1	d×D×h	F	單根最大長度 Lmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GSB35AA	48	33	38	100	116	82	62	M10	8.5	13	21	9	13	81	34	29	9×14×12	80	6000	11	M6	8	40.15	93.29	980	980	1580	1.4	6.4
GSB35AAL					140									105									51.29	124.39	1680	1680	2100	1.9
GSB45AA	60	37.5	51	120	142	100	80	M12	10.5	15	18	10	15	102	45	32	14×20×16	105	6000	11	M8×1	12	68.26	129.62	1760	1760	2850	3	9.7
GSB45AAL					183									140									87.09	164.18	2710	2710	3610	3.8
GSB55AA	70	43.5	57	140	165	116	95	M14	12.5	17	29	12	17	118	53	44	16×23×20	120	6000	14	M8×1	12	102.75	193.95	3110	3110	5150	4.2	14.7
GSB55AAL					203									156									135.67	258.6	5230	5230	6870	5.7

注：

1).?L1尺寸以密封形式MN為標準，詳情請查看密封形式。

2).?GSB系列AA/AAL滑塊為法蘭型，滑塊安裝孔為螺孔，上鎖式參考M尺寸，下鎖式參考?尺寸。

GSB-BA 【邁動工業】窄形低噪音滾動直線導軌

型號	導軌副尺寸		滑塊尺寸									導軌尺寸					油杯尺寸			額定動載	額定靜載	額定力矩			滑塊重量	導軌重量
	H	W	K	B1	L1	B3	L3	MXL0	T	B2	L2	B4	H1	d×D×h	F	單根最大長度 Lmax	L4	G	N	C (KN)	C0 (KN)	MA (N.m)	MB (N.m)	MC (N.m)	kg	kg/m
GSB35BA	55	18	45	70	116	50	50	M8×9	10	10	81	34	29	9×14×12	80	6000	11	M6	8	40.2	93.29	980	980	1580	2	6.4
GSB35BAL					140		72				105									51.3	124.39	1680	1680	2100	2.3
GSB45BA	70	20.5	61	86	142	60	60	M10×14.5	15	13	102	45	32	14×20×16	105	6000	11	M8×1	12	68.3	129.62	1760	1760	2850	3.5	9.7
GSB45BAL					183		80				140									87.1	164.18	2710	2710	3610	3.9
GSB55BA	80	23.5	67	100	165	75	75	M12×17	18	12.5	118	53	44	16×23×20	120	6000	14	M8×1	12	103	193.95	3110	3110	5150	4.4	14.7
GSB55BAL					203		95				156									136	258.6	5230	5230	6870	5.9
