首頁 » 邁動產品 » 聯軸器 » 萬向聯軸器
WSQ 萬向軸輕形聯軸器特性：
1、可伸縮性，方便安裝和調整，滿足遠近和設備運動需要，體積小，扭矩大。
2、最大的特點是具有較大的角向補償能力，滿足15°~25°的軸向折射角。
3、采用整體式叉頭，承載穩定可靠，結構緊湊，傳動效率高，噪聲低，使用壽命長，維修保養方便。
4、常用于冶金機械，重型機械，石油，工程機械，起重、運輸機械，車輛，輕工及精密機械的軸系傳動中。

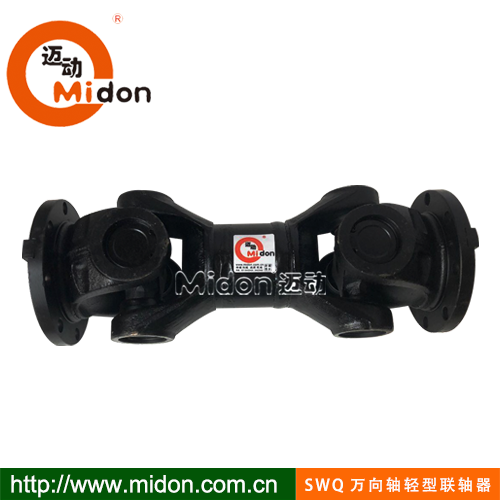

WSQ 萬向軸輕形聯軸器

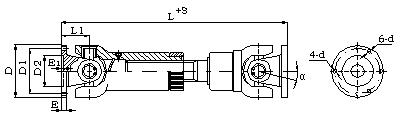

WSQ系列輕型萬向聯軸器基本參數
| 型號 | 回轉直徑 D | 公稱轉矩 Tn | 軸線折角α° | D1 | D2 | n-d | E | E1 | L1 | S | Lmin | L每增減100重量 | 重量Kg |
| WSQ60 | 60 | 250 | 25° | 45 | 20 | 4-ф7 | 6 | 4 | 36 | 20 | 280 | 0.296 | 4.5 |
| WSQ80 | 80 | 450 | 25° | 65 | 35 | 4-ф7 | 8 | 4 | 45 | 30 | 360 | 0.375 | 5.5 |
| WSQ90 | 90 | 630 | 25° | 75.5 | 42 | 6-ф7 | 8 | 4 | 50 | 30 | 420 | 0.375 | 5.8 |
| WSQ100 | 100 | 880 | 25° | 84 | 50 | 6-ф9 | 9 | 4 | 55 | 35 | 480 | 1 | 6.1 |
| WSQ110 | 110 | 1240 | 25° | 90 | 50 | 6-ф9 | 9 | 4 | 60 | 35 | 480 | 1 | 8.2 |
| WSQ120 | 120 | 1750 | 25° | 101.5 | 70 | 6-ф11 | 10 | 5 | 65 | 35 | 520 | 1.33 | 10.8 |
| WSQ140 | 140 | 2900 | 25° | 120 | 70 | 6-ф11 | 10 | 5 | 70 | 40 | 570 | 1.63 | 20 |
| WSQ150 | 150 | 3700 | 25° | 130 | 80 | 6-ф13 | 12 | 5 | 75 | 40 | 650 | 2 | 24.5 |
| WSQ160 | 160 | 4500 | 25° | 135 | 80 | 6-ф13 | 13 | 5 | 80 | 50 | 650 | 2.28 | 47.9 |
| WSQ180 | 180 | 5500 | 25° | 155 | 90 | 6-ф13 | 13 | 5 | 85 | 50 | 670 | 2.66 | 49.8 |
