SWP剖分軸承座十字萬向聯軸器特性：
1、可伸縮性，方便安裝和調整，滿足遠近和設備運動需要，體積小，扭矩大。
2.具有較大的角度補償能力，SWC型軸線折角可達10左右。
3、承載能力大。傳遞的扭矩更大。對回轉直徑受限制的設備，更具有優越性。
4、傳動效率高。其傳動效率達98~99.8%，用于大功率傳動，節能效果明顯。
5、廣泛應用于冶金，起重、工程運輸、礦山、石油、船泊、煤炭、橡膠、造紙機械等軸系傳動中。

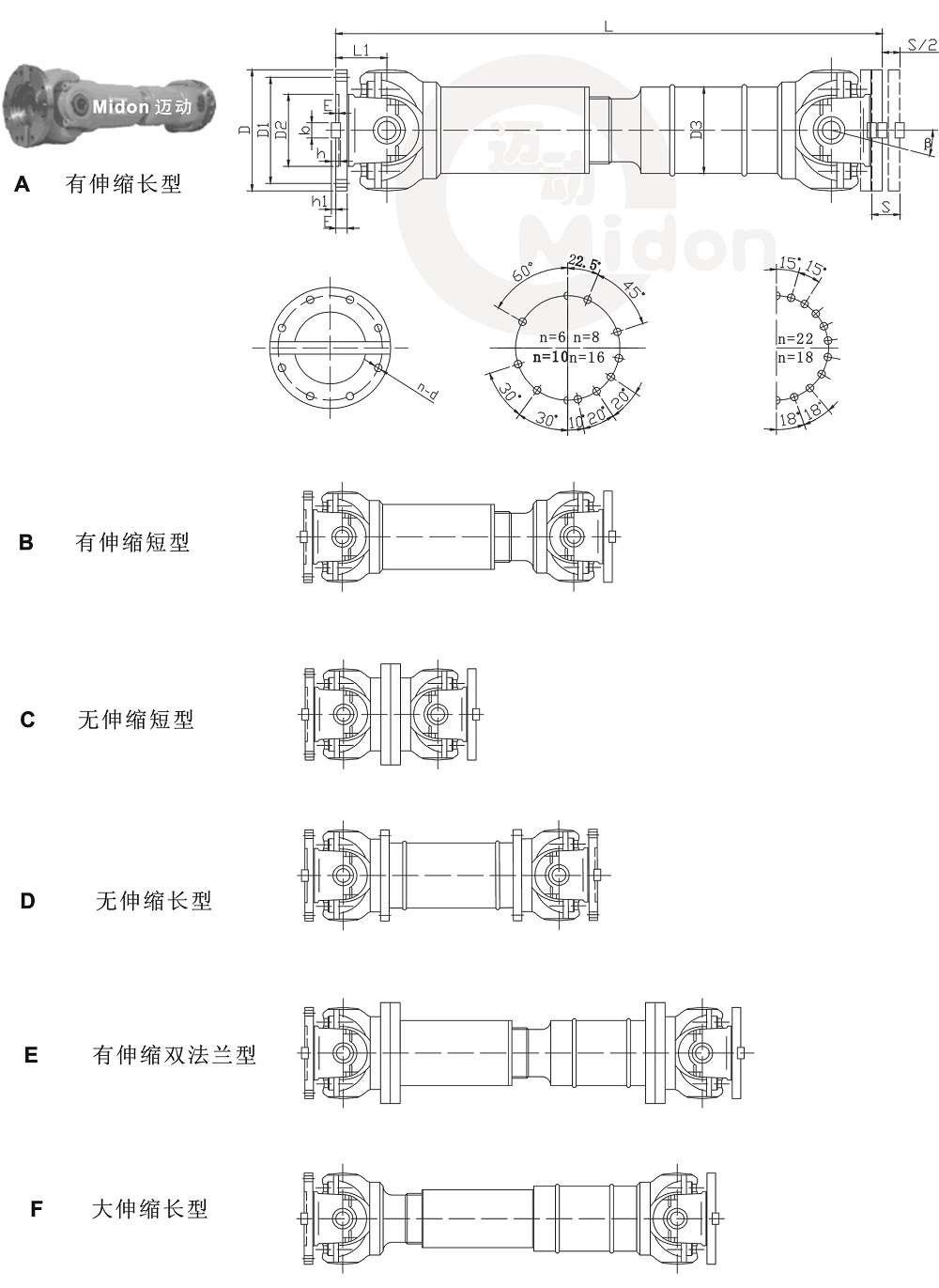

SWP剖分軸承座十字萬向聯軸器具體參數
| 型號 | 回轉直徑D | 公稱轉矩Tn KN.m | 疲勞轉矩Tn KN.m | 軸線折角 ?< | 標準伸縮量 S | 尺寸 mm | ||||||||
| D1 | D2 | D3 | E | E1 | b×h | h1 | L1 | n-d | ||||||
| SWP160 | 160 | 16 | 8 | 10° | 50 | 140 | 95 | 114 | 15 | 4 | 20×12 | 6 | 85 | 6-?13 |
| SWP180 | 180 | 20 | 10 | 10° | 60 | 155 | 105 | 121 | 15 | 4 | 24×14 | 7 | 95 | 6-?15 |
| SWP200 | 200 | 31.5 | 16 | 10° | 70 | 175 | 125 | 127 | 17 | 5 | 28×16 | 8 | 110 | 8-?15 |
| SWP225 | 225 | 40 | 20 | 10° | 75 | 196 | 135 | 152 | 20 | 5 | 32×18 | 9 | 130 | 8-?17 |
| SWP250 | 250 | 63 | 31.5 | 10° | 80 | 218 | 150 | 168 | 25 | 5 | 40×25 | 12.5 | 135 | 8-?19 |
| SWP285 | 285 | 90 | 45 | 10° | 100 | 245 | 170 | 194 | 27 | 7 | 40×30 | 15 | 150 | 8-?21 |
| SWP315 | 315 | 126 | 63 | 10° | 110 | 280 | 185 | 219 | 32 | 7 | 40×30 | 15 | 170 | 10-?23 |
| SWP350 | 350 | 180 | 90 | 10° | 120 | 310 | 210 | 245 | 35 | 8 | 50×32 | 16 | 185 | 10-?23 |
| SWP390 | 390 | 250 | 120 | 10° | 120 | 345 | 235 | 273 | 40 | 8 | 70×36 | 18 | 205 | 10-?25 |
| SWP435 | 435 | 355 | 160 | 10° | 150 | 385 | 255 | 299 | 42 | 10 | 80×40 | 20 | 235 | 16-?28 |
| SWP480 | 480 | 450 | 224 | 10° | 170 | 425 | 275 | 351 | 47 | 12 | 90×45 | 22.5 | 265 | 16-?31 |
| SWP550 | 550 | 710 | 355 | 10° | 190 | 492 | 320 | 402 | 50 | 12 | 100×45 | 22.5 | 290 | 16-?31 |
| SWP600 | 600 | 1000 | 500 | 10° | 210 | 544 | 380 | 450 | 55 | 15 | 90×55 | 27.5 | 330 | 22-?34 |
| SWP640 | 640 | 1250 | 630 | 10° | 230 | 575 | 385 | 480 | 60 | 15 | 100×60 | 30 | 350 | 18-?38 |
| 型式 | 回轉直徑 | SWP 160 | SWP 180 | SWP 200 | SWP 225 | SWP 250 | SWP 285 | SWP 315 | SWP 350 | SWP 390 | SWP 435 | SWP 480 | SWP 550 | SWP 600 | SWP 640 |
| A型 | Lmin | 660 | 737 | 823 | 933 | 978 | 1133 | 1250 | 1380 | 1495 | 1710 | 1910 | 2135 | 2355 | 2685 |
| 重量 (kg) | 57 | 70 | 91 | 119 | 157 | 255 | 345 | 458 | 596 | 962 | 1394 | 1944 | 2530 | 3453 | |
| 每100增重 | 3 | 3.2 | 4.4 | 6.6 | 7.3 | 9.4 | 12 | 15.9 | 18 | 20 | 28 | 35.7 | 40.5 | 48.3 | |
| B型 | L | 585 | 640 | 730 | 830 | 860 | 1000 | 1120 | 1230 | 1310 | 1555 | 1740 | 1905 | 2100 | 2240 |
| 重量 (kg) | 54 | 66 | 85 | 116 | 148 | 249 | 329 | 438 | 557 | 953 | 1343 | 1745 | 2440 | 2850 | |
| C型 | L | 340 | 380 | 440 | 520 | 540 | 600 | 680 | 740 | 820 | 940 | 1060 | 1160 | 1320 | 1400 |
| 重量 (kg) | 38 | 50 | 70 | 90 | 130 | 185 | 250 | 330 | 472 | 760 | 1000 | 1400 | 1480 | 2700 | |
| D型 | Lmin | 430 | 474 | 544 | 636 | 690 | 760 | 860 | 940 | 1060 | 1180 | 1360 | 1460 | 1720 | 1790 |
| 重量 (kg) | 45 | 57 | 77 | 104 | 155 | 220 | 291 | 375 | 531 | 855 | 980 | 1700 | 2343 | 3240 | |
| 每100增重 | 3 | 3.2 | 404 | 6.6 | 7.3 | 9.4 | 12 | 15.9 | 18 | 20 | 28 | 35.7 | 40.5 | 48.3 | |
| E型 | Lmin | 715 | 800 | 880 | 1000 | 1055 | 1210 | 1345 | 1480 | 1630 | 1860 | 2122 | 2338 | 2640 | 2960 |
| 重量 (kg) | 59 | 79 | 95 | 121 | 189 | 305 | 395 | 518 | 693 | 1267 | 1452 | 2260 | 2820 | 3921 | |
| 每100增重 | 3 | 3.2 | 4.4 | 6.6 | 7.3 | 9.4 | 12 | 15.9 | 18 | 20 | 28 | 35.7 | 40.5 | 48.3 | |
| F型 | Lmin | 770 | 830 | 950 | 1070 | 1110 | 1270 | 1410 | 1540 | 1680 | 1880 | 2080 | 2230 | 2680 | 2780 |
| 重量 | 61 | 77 | 100 | 128 | 198 | 315 | 407 | 533 | 711 | 1295 | 1440 | 2230 | 2760 | 3850 | |
| 每100增重 | 3 | 3.2 | 404 | 606 | 7.3 | 9.4 | 12 | 15.9 | 18 | 20 | 28 | 35.7 | 40.5 | 48.3 |
螺絲對應萬向聯軸器的大小
| 回轉直徑 | SWC | SWP | SWZ | SWP-JB3241-83 | SWP-JB3241-91 | 螺栓規格 | 預緊力矩 |
| SWC100 | M8*25 | - | - | - | - | M8*25 | 32 |
| SWC120 | M10*30 | - | - | - | - | M10*30 | 64 |
| SWC150 | M12*40 | - | - | - | - | M12*40 | 110 |
| SWC160 | M12*50 | M12*1.5*50 | - | M12*15*30 | M12*1.5*38 | M14*50 | 180 |
| SWC180 | M16*50 | M12*1.5*50 | - | M12*15*35 | M12*1.5*38 | M16*65 | 275 |
| SWC190 | - | - | M14*1.5*55 | - | - | M18*75 | 400 |
| SWC200 | M16*55 | M14*1.5*55 | - | M14*1.5*40 | M14*1.5*42 | M20*80 | 570 |
| SWC220 | - | - | M16*1.5*65 | - | - | M22*100 | 735 |
| SWC225 | M16*65 | M16*1.5*65 | - | M16*1.5*45 | M16*1.5*45 | M24*110 | 912 |
| SWC235 | M18*75 | M18*1.5*75 | - | M16*1.5*45 | M12*1.5*45 | M27*120 | 1340 |
| SWC250 | M18*75 | M18*1.5*75 | M30*140 | 1820 | |||
| SWC260 | - | - | M18*1.5*75 | - | - | ||
| SWC285 | M20*85 | M20*1.5*85 | - | M20*1.5*50 | M14*1.5*52 | ||
| SWC290 | M20*85 | M20*1.5*86 | |||||
| SWC300 | - | - | M22*1.5*90 | - | - | ||
| SWC315 | M22*95 | M22*1.5*95 | - | M20*1.5*55 | M16*1.5*60 | ||
| SWC350 | M22*100 | M22*1.5*100 | M22*1.5*100 | M16*1.5*55 | M16*1.5*60 | ||
| SWC390 | M24*110 | M24*2*110 | M24*2*110 | M20*1.5*65 | M20*1.5*70 | ||
| SWC400 | M24*110 | M24*2*110 | |||||
| SWC425 | - | - | M27*2*120 | - | |||
| SWC435 | - | M27*2*120 | M27*2*1+130 | M22*1.5*65 | M22*1.5*70 | ||
| SWC450 | - | M27*2*120 | * | ||||
| SWC440 | M27X120 | - | - | - | - | ||
| SWC480 | - | M30*2*130 | M30*2*130 | M24*2*75 | M24*2*85 | ||
| SWC500 | - | M30*2*130 | |||||
| SWC490 | M30*130 | - | - | - | - | ||
| SWC550 | M30*140 | M30*2*140 | M30*2*140 | M24*2*75 | M24*2*85 |
