首頁 » 邁動產品 » 聯軸器 » 萬向聯軸器

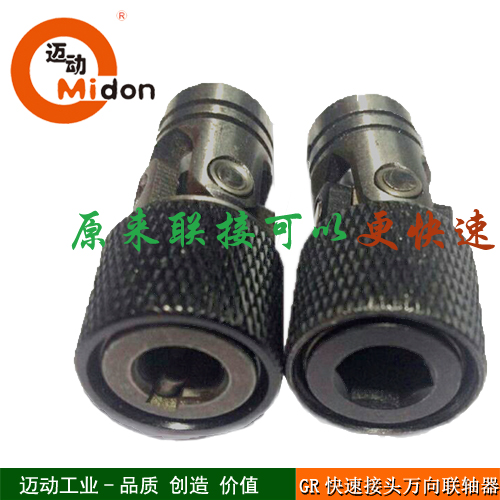

GR快速接頭萬向聯軸器,速鎖緊GR和HR:
1.單節萬向節帶快速鎖緊（可脫開）.2. Gr型帶滑輪軸承nmax=1000min-1
3.HR型帶滾針軸承nmax=4000min-1 4.每節最大轉動角度為45°
5.所供的快速鎖緊裝置（d2）僅有公差為H7的成品孔帶DIN6885/1-JS9標準的鍵槽或六角孔可選。

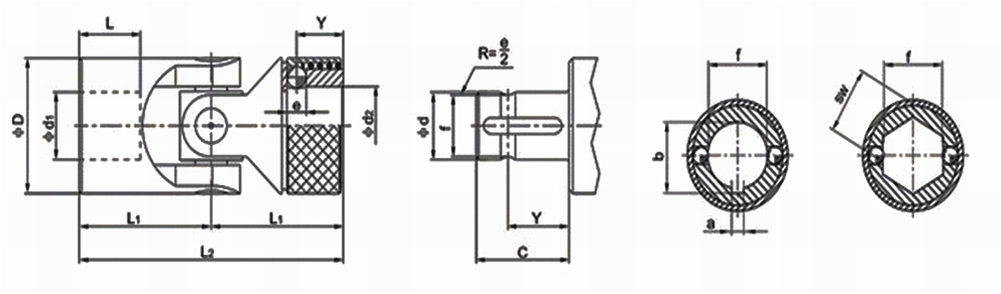

| 規格 Slze | d1、d2 （H7） | D | L2 | L1 | C | Y | e | f | a(JS9) | b | SW(H8) | |
| 01GR | 8 | 16 | 52 | 26 | 14 | 9.5 | 3.5 | 7 | 2 | 9 | 8 | |
| 02GR | 02HR | 10 | 22 | 62 | 31 | 17 | 11.5 | 4 | 8.7 | 3 | 11 | 10 |
| 03GR | 03HR | 12 | 25 | 74 | 37 | 21 | 13.5 | 4 | 11 | 4 | 13.3 | 12 |
| 04GR | 04HR | 16 | 32 | 86 | 43 | 24 | 14 | 6.35 | 14.8 | 5 | 17.3 | 16 |
| 05GR | 05HR | 18 | 36 | 96 | 48 | 28 | 19 | 8 | 16 | 6 | 19.8 | 18 |
| 06GR | 06HR | 20 | 42 | 108 | 54 | 31 | 19 | 8 | 18 | 6 | 22.3 | 20 |
| 07GR | 07HR | 22 | 45 | 120 | 60 | 34 | 20.5 | 10 | 20 | 6 | 24.8 | 22 |
| 08GR | 08HR | 25 | 50 | 132 | 66 | 38 | 20.5 | 10 | 23 | 6 | 28.3 | 25 |
| 09GR | 09HR | 30 | 58 | 166 | 83 | 49 | 25 | 10 | 28 | 6 | 33.3 | 30 |

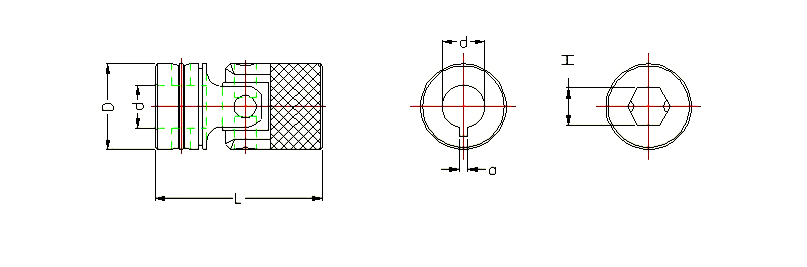

| 型號規格/尺寸 | d | D | L | a | H |
| 8#快拆萬向節 | 8 | 15 | 38 | 3 | X |
| H8#快拆萬向節 | 8 | 15 | 38 | X | 8 |
| H7#快拆萬向節 | 8 | 15 | 38 | X | 7 |
| 10#快拆萬向節 | 10 | 20 | 42 | 4 | X |
| H10#快拆萬向節 | 10 | 20 | 42 | X | 10 |
