伺服聯軸器,平緊式聯軸器，梅花星形聯軸器

（彈性星形）伺服聯軸器:高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5°，軸向偏差±0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。產品廣泛應用于冶金，石油，礦山，紡織，印刷，建材，化工等行業。

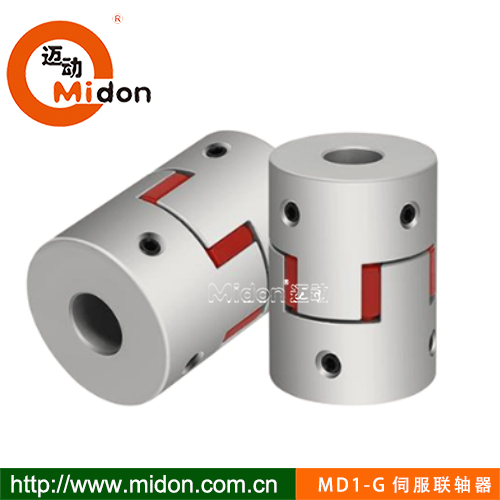

MD1系列  邁動（彈性星形）伺服聯軸器

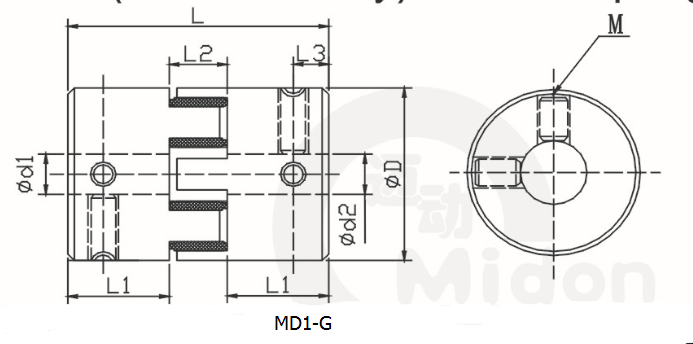

型號    Model	d1/d2	D	L	L1	L2	L3	M	擰力矩n.m	額定扭矩	最大扭矩	最高轉速	慣性力矩	靜態扭矩剛性	徑向偏差	軸向偏差	角向偏差	重量
MD1-G30	8~16	30	35	11	13	5	M4	1.7	7.4	14.8	15000	8.5×10-4	72	0.02	+0.6    0	1.0	46
MD1-G40	14~24	40	66	25	16	10	M5	4	9.5	19	13000	1.1×10-3	550	0.02	+0.80    0	1.0	148
MD1-G55	14~28	55	78	30	18	10	M5	4	34	68	10500	4.4×10-3	1500	0.02	+0.80    0	1.0	350
MD1-G65	19~38	65	90	35	20	15	M8	15	95	190	8300	9.0×10-3	2800	0.02	+0.80    0	1.0	572
MD1-G80	24~45	80	114	45	24	15	M8	15	135	270	7000	1.8×10-2	3500	0.02	+1.00    0	1.0	950
MD1-G95	30~55	95	126	50	26	20	M8	15	230	460	6000	2.0×10-2	4600	0.02	+1.00    0	1.0	1800
MD1-G105	35~60	105	140	56	28	20	M8	15	380	760	5500	3.2×10-2	5800	0.02	+1.00    0	1.0	2400

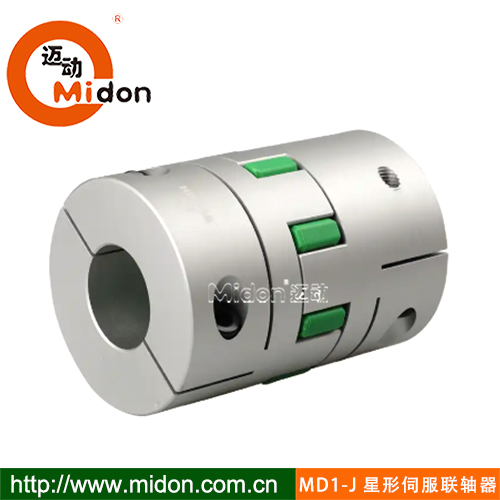

型號    Model	d1/d2	D	L	L1	L2	L3	M	擰力矩n.m	額定扭矩	最大扭矩	最高轉速	慣性力矩	靜態扭矩剛性	徑向偏差	軸向偏差	角向偏差	重量
MD1-J30	8~16	30	35	11	13	5	M4	1.7	7.4	14.8	12000	8.5×10-4	72	0.02	+0.6    0	1.0	50
MD1-J40	14~24	40	66	25	16	10	M6	8	9.5	19	10000	1.1×10-3	550	0.02	+0.80    0	1.0	156
MD1-J55	14~28	55	78	30	18	11	M6	8	34	68	8000	4.4×10-3	1500	0.02	+0.80    0	1.0	362
MD1-J65	19~38	65	90	35	20	12	M8	15	95	190	6000	9.0×10-3	2800	0.02	+0.80    0	1.0	582
MD1-J80	24~45	80	114	45	24	16	M8	15	135	270	4600	1.8×10-2	3500	0.02	+1.00    0	1.0	966
MD1-J95	30~55	95	126	50	26	18	M10	25	230	460	3800	2.0×10-2	4600	0.02	+1.00    0	1.0	1820
MD1-J105	35~60	105	140	56	28	21	M12	35	380	760	3400	3.2×10-2	5800	0.02	+1.00    0	1.0	2430

伺服聯軸器的安裝使用方法：

1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。　　

2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：

3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)?！?/span>
