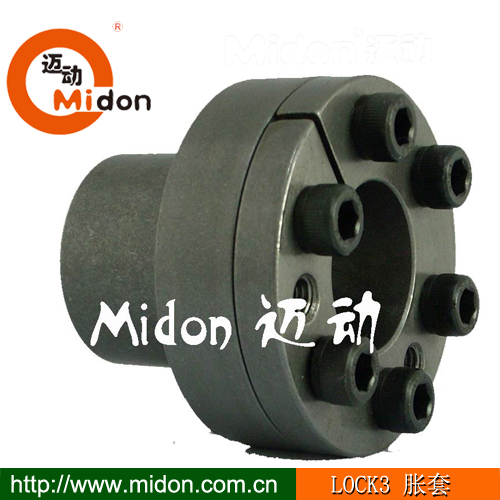

邁動工業——LOCK3脹緊套

LOCK3脹緊套類似于Z11 K TLK110脹緊聯結是在軸和轂孔之間放置一對或數對以內、外、錐面貼合的脹緊聯接套，在軸力作用下，內環縮小，外環脹大，與軸和輪轂緊密貼合，產生足夠的摩擦力，以傳遞扭矩，軸向力或兩者的復合負荷。脹緊聯結的定心性好，裝拆或調整軸與轂的相對位置方便、沒有應力集中，承載能力高，可避免零件因鍵槽某原因削弱，又有密封作用

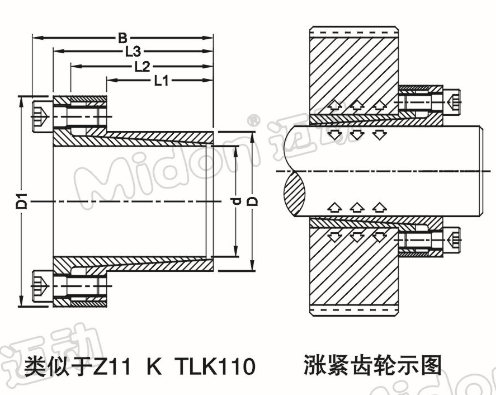

                                                                             LOCK3型脹緊套的基本尺寸參數

邁動工業——脹緊套使用說明

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊
c.以MA值擰緊 d.以MA值檢查全部螺釘
