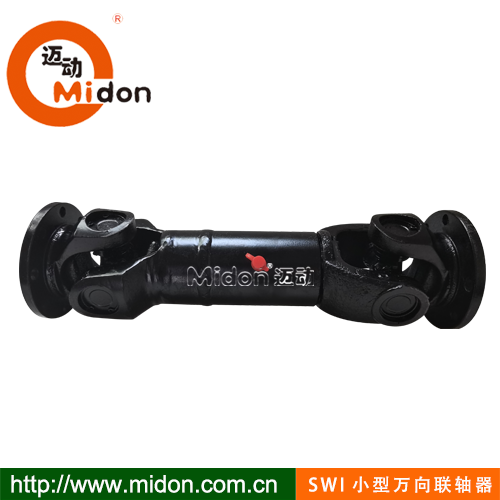

SWI萬向聯軸器：SWC-I 萬向聯軸器，輕形萬向聯軸器
它是SWI十字萬向聯軸器SWC的縮小板，最小法欄可以做到58大，它是邁動工業主要產品之一，常供給輕紡業客戶，印染，服裝，和拉升等設備上，同比形號扭力相到小些，又名SWI或sSWC-I小形萬向聯軸器小形十字萬向聯軸器，高速、靈敏、輕形萬向聯軸器傳動軸，節省空間，解決角向，軸向，徑向的位移和偏差是性價比優選的產品，但力氣小，在大扭力、重載或有可能出現瞬間重載沖擊的設備不建議使用。
邁動工業小精輕萬向聯軸器特性：具有靈活萬向靈變能力，體小扭矩力大，采用高速耐高溫軸承，使用壽命長等特點。

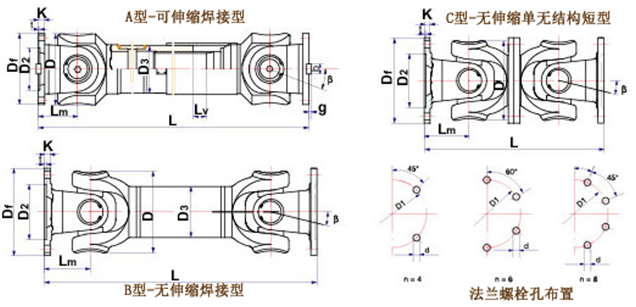

邁動工業SWI 小形萬向聯軸器主要參數和性能：
| 型式 | 項目 | SWI | SWI | SWI | SWI | SWI | SWI | SWI | SWI | SWI | |
| 58 | 65 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | 225 | ||
| A型 | L | 255 | 285 | 335 | 385 | 445 | 500 | 590 | 640 | 775 | 860 |
| LV | 35 | 40 | 40 | 45 | 55 | 80 | 80 | 80 | 100 | 120 | |
| m(kg) | 2.2 | 3 | 5 | 6.6 | 9.5 | 17 | 32 | 40 | 76 | 128 | |
| B型 | L | 150 | 175 | 200 | 240 | 260 | 295 | 370 | 430 | 530 | 600 |
| m(kg) | 1.7 | 2.4 | 3.8 | 5.7 | 7.7 | 13.1 | 23 | 28 | 55 | 98 | |
| C型 | L | 128 | 156 | 180 | 208 | 220 | 252 | 340 | 348 | 440 | 480 |
| m(kg) | 1.3 | 1.95 | 3.1 | 5 | 7 | 12.3 | 22 | 30 | 56 | 96 | |
| Tn(N*m) | 180 | 240 | 500 | 800 | 1200 | 2300 | 4500 | 8400 | 16000 | 22000 | |
| Tf(N*m) | 90 | 120 | 250 | 400 | 600 | 1150 | 2250 | 4200 | 8000 | 11000 | |
| β(°) | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 25 | 25 | 25 | |
| D | 52 | 63 | 72 | 92 | 100 | 112 | 142 | 154 | 187 | 204 | |
| Df | 58 | 65 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | 225 | |
| D1 | 47 | 52 | 62 | 74.5 | 84 | 101.5 | 130 | 155.5 | 170 | 196 | |
| D2(H9) | 30 | 35 | 42 | 47 | 57 | 75 | 90 | 110 | 125 | 140 | |
| D3×δ | 38×3 | 38×3 | 50×3.5 | 50×3.5 | 68×5 | 68×5 | 95×5.5 | 108×8 | 121×11 | 140×11 | |
| Lm | 32 | 39 | 45 | 52 | 55 | 63 | 85 | 87 | 110 | 120 | |
| K | 3.5 | 4.5 | 5.5 | 6 | 8 | 8 | 10 | 12 | 14 | 15 | |
| t | 1.5 | 1.7 | 2 | 2.5 | 2.5 | 2.5 | 3 | 4 | 4 | 5 | |
| n | 4 | 4 | 6 | 4 | 6 | 8 | 8 | 8 | 8 | 8 | |
| d | 5.1 | 6.5 | 6.5 | 8.5 | 8.5 | 10.5 | 13 | 15 | 17 | 17 | |
| ML(kg) | 0.26 | 0.26 | 0.4 | 0.4 | 0.78 | 0.78 | 1.21 | 1.97 | 2.98 | 3.5 | |
| 法蘭螺栓 | 規格 | M5 | M6 | M6 | M8 | M8 | M10 | M12 | M14 | M16 | M16 |
| 擰緊力矩 | 7 | 13 | 13 | 32 | 32 | 64 | 110 | 180 | 270 | 270 | |
| FSC | A型 | 880 | 1200 | 1850 | 2310 | 3325 | 5100 | 7360 | 8800 | 15200 | 25600 |
| FSC | B型 | 792 | 1080 | 1665 | 2079 | 2992.5 | 4590 | 6624 | 7920 | 13680 | 23040 |
| FSC | C型 | 704 | 960 | 1295 | 1617 | 2327.5 | 3570 | 5152 | 6160 | 10640 | 17920 |
注:1．上表中各代號含義如下
L—標準長度，對可伸縮型而言，長度系縮短狀態下的最小長度；
Lv—伸長量；
m—質量；
Tn—公稱轉矩；
Tfl——增長100mm的質量。
2．上表中未注明計量單位者按毫米計；
3．用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。
訂貨示范：SWI 58-L255+S20
