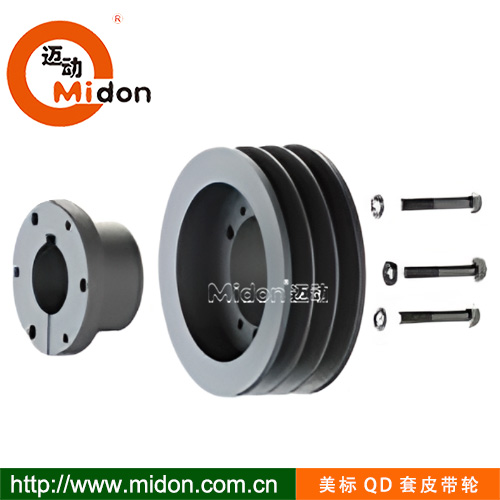

D型美標QD套皮帶輪 D型美標QD錐套皮帶輪,美標皮帶輪，18年匠工研造，精亦求進，值得信賴。
邁動工業-美標錐套皮帶輪，是一種通過軸向脹緊設計，加大軸向力矩延伸，向法蘭和螺絲徑向過度倍增力矩傳遞的一種高效輪軸傳動方式，
既有軸向也徑向復合交溶無隙精準傳力，它實現遠距傳動和配合調速增減的變化，為其核心特性，是輪系傳動中比較完美的產品。
一、美標QD錐套皮帶輪核心特性：
1. 精客脹緊：采用QD錐套脹緊形式與皮帶輪內外漲緊磨擦傳遞力矩，軸與孔通過軸向壓緊產生摩擦力傳遞力矩，自緊自盈所以無串無音帶耐受。
2. 自動同心：錐套與軸的自調心漲緊功能，配合具有功能，減少因安裝誤差導致的偏心或振動，同類別相比，自然無振壽命長
3. 分離設計：美標皮帶輪與錐套可根據實際需要單獨更換皮帶輪或錐套，靈活高效，減速少產品數量和統一加工量。
4. 徑向增矩：通過脹緊后法蘭外裝，實現軸向力矩和扭振徑向消彌，倍增力矩，減少振動，多軸徑φ12mm至φ200mm）適配性強，無需單獨另急加工。
二、邁動工業美標QD錐套皮帶輪主要優點：
1. 安裝便捷：無需加熱、液壓工具或復雜定位，僅需擰緊螺栓即可完成安裝，大幅縮短停機時間。
2. 漲緊無隙：杜絕隱性工差，使設備同心高速運行，增長使用壽命，拆卸時通過松開螺栓即釋放，避免傳統過盈配合破壞性拆卸，保護軸和輪體。
3. 高速可靠：錐套與軸的接觸面積大，摩擦力分布均勻，抗扭矩沖擊能力強，適合高負載場景。
4. 降低成本：在時間高而快上，在無振延長壽命上，在同心無損上，減少成本，皮帶輪、錐套可單獨更換，標準化設計上，減少備件庫存種類。
三、常應用設備行業：
工業設備：風機、泵、壓縮機、輸送機等。農業機械：收割機、拖拉機動力傳輸。自動化產線：電機與執行機構的動力銜接。重載環境：礦山機械、工程設備等需頻繁啟停的場合。
通過上述特性與優點，美標QD錐套皮帶輪成為高效、可靠且經濟性突出的傳動解決方案，尤其適合需要快速維護和高負載的工業場景。

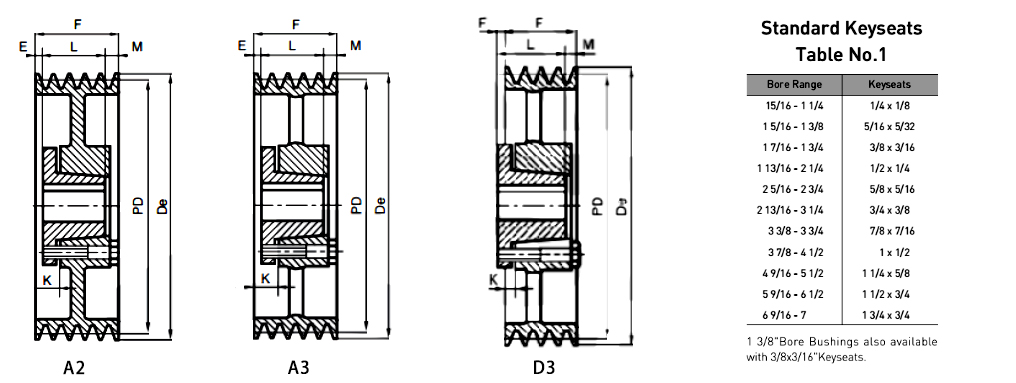

D型3槽，美標QD套皮帶輪
| 3槽 Groove F=4 5/8" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量 WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-3-F | 12.0 | 12.64 | A-2 | 1-4 | 5/32 | 3 3/4 | 23/32 | 70.0 |
| D130-3-F | 13.0 | 13.64 | A-2 | 1-4 | 5/32 | 3 3/4 | 23/32 | 76.0 |
| D135-3-F | 13.5 | 14.14 | A-2 | 1-4 | 5/32 | 3 3/4 | 23/32 | 79.0 |
| D140-3-F | 14.0 | 14.64 | A-2 | 1-4 | 5/32 | 3 3/4 | 23/32 | 82.0 |
| D145-3-F | 14.5 | 15.14 | A-3 | 1-4 | 5/32 | 3 3/4 | 23/32 | 85.0 |
| D150-3-F | 15.0 | 15.64 | A-3 | 1-4 | 5/32 | 3 3/4 | 23/32 | 89.0 |
| D155-3-F | 15.5 | 16.14 | A-3 | 1-4 | 5/32 | 3 3/4 | 23/32 | 92.0 |
| D160-3-F | 16.0 | 16.64 | A-3 | 1-4 | 5/32 | 3 3/4 | 23/32 | 96.0 |
| D180-3-J | 18.0 | 18.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 110.0 |
| D200-3-J | 20.0 | 20.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 120.0 |
| D220-3-J | 22.0 | 22.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 130.0 |
| D270-3-J | 27.0 | 27.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 173.0 |
| D330-3-J | 33.0 | 33.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 240.0 |
| D400-3-J | 40.0 | 40.64 | D-3 | 1 1/2-4 1/2 | 1/4 | 4 5/8 | 1/4 | 300.0 |

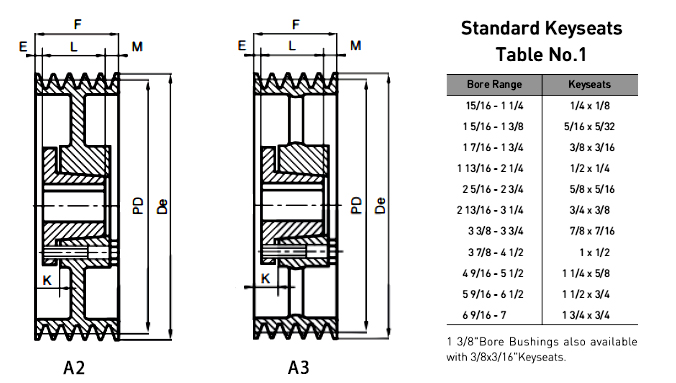

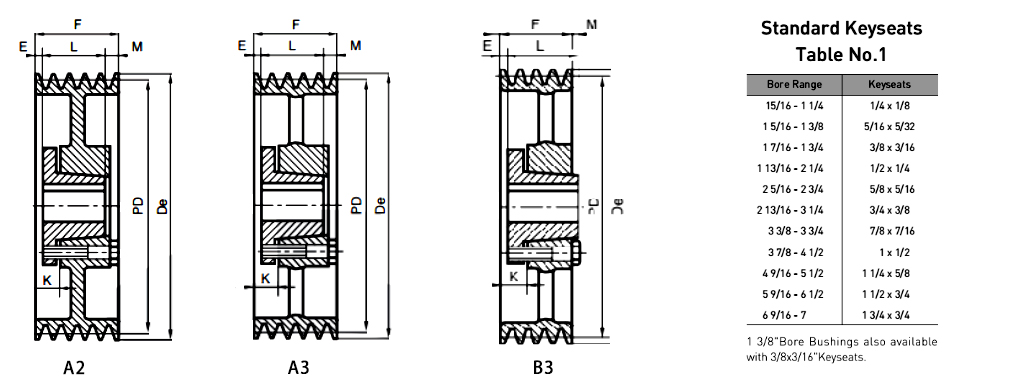

D型4槽，美標QD套皮帶輪
| 4槽 Groove F=6 1/16" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量 WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-4-F | 12.0 | 12.64 | A-2 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 83.0 |
| D130-4-F | 13.0 | 13.64 | A-2 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 86.0 |
| D135-4-F | 13.5 | 14.14 | A-2 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 89.0 |
| D140-4-F | 14.0 | 14.64 | A-2 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 92.0 |
| D145-4-F | 14.5 | 15.14 | A-3 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 95.0 |
| D150-4-F | 15.0 | 15.64 | A-3 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 99.0 |
| D155-4-F | 15.5 | 16.14 | A-3 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 102.0 |
| D160-4-F | 16.0 | 16.64 | A-3 | 1-4 | 31/32 | 3 3/4 | 1 11/32 | 106.0 |
| D180-4-J | 18.0 | 18.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 1 5/16 | 120.0 |
| D200-4-J | 20.0 | 20.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 1 5/16 | 132.0 |
| D220-4-J | 22.0 | 22.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 1 5/16 | 155.0 |
| D270-4-J | 27.0 | 27.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 1 5/16 | 193.0 |
| D330-4-M | 33.0 | 33.64 | B-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 1/32 | 280.0 |
| D400-4-M | 40.0 | 40.64 | B-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 1/32 | 348.0 |
| D480-4-M | 48.0 | 48.64 | B-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 1/32 | 380.0 |
| D580-4-M | 58.0 | 58.64 | B-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 1/32 | 420.0 |
邁動工業QD錐套參數
| QD套 型號 Bushing | 內孔 Bore Range | 尺寸 Dimensions | 有頭螺絲 Capscrews | 扭力Torque Capacity Ln-Lbs | 扳手 扭矩 Wrench TorqueFt Lbs | 重量Average Weight Lbs | ||||||||
| 外徑 D | 總長 L | 錐度長 A | 小錐徑 B | 平臺 C | 套根長 E | 法蘭厚度 F | 螺絲數量 No | 螺絲規格 Size | 螺栓圓 Bolt Circle | |||||
| JA | 1/2-1 1/4 | 2 | 1 | 1/2 | 1.375 | 3/16 | 11/16 | 5/16 | 3 | 10-24x1 | 1 21/32 | 1000 | 6 | 0.4 |
| SH | 1/2-1 5/8 | 2 11/16 | 1 5/16 | 21/32 | 1.871 | 7/32 | 7/8 | 7/16 | 3 | 1/4-20x1 3/8 | 2 1/4 | 3500 | 9 | 1 |
| SDS | 1/2-2 | 3 1/8 | 1 5/16 | 21/32 | 2.1875 | 7/32 | 7/8 | 7/16 | 3 | 1/4-20x1 3/8 | 2 11/16 | 5000 | 9 | 1.3 |
| SDS | 1/2-2 | 3 1/8 | 1 13/16 | 1 5/32 | 2.1875 | 7/32 | 1 3/8 | 7/16 | 3 | 1/4-20x1 7/8 | 2 11/16 | 5000 | 9 | 1.6 |
| SK | 1/2-2 5/8 | 3 7/8 | 1 15/16 | 1 5/32 | 2.8125 | 7/32 | 1 3/8 | 9/16 | 3 | 5/16-18x2 | 3 5/16 | 7000 | 15 | 3.5 |
| SF | 1/2-2 15/16 | 4 5/8 | 2 1/16 | 1 7/32 | 3.125 | 7/32 | 1 7/16 | 5/8 | 3 | 3/8-16x2 | 3 7/8 | 11000 | 30 | 4.8 |
| E | 7/8-3 1/2 | 6 | 2 3/4 | 1 19/32 | 3.834 | 9/32 | 1 7/8 | 7/8 | 3 | 1/2-13x2 3/4 | 5 | 20000 | 60 | 11 |
| F | 1-4 | 6 5/8 | 3 5/8 | 2 13/32 | 4.4375 | 11/32 | 2 3/4 | 7/8 | 3 | 9/16-12x3 5/8 | 5 5/8 | 30000 | 75 | 15.4 |
| JA | 1 1/2-4 1/2 | 7 1/4 | 4 5/8 | 3 3/16 | 5.1484 | 5/16 | 3 1/2 | 1 1/8 | 3 | 5/8-11x4 1/2 | 6 1/4 | 45000 | 135 | 25.3 |
| M | 2-5 1/2 | 9 | 6 3/4 | 5 1/8 | 6.5 | 3/8 | 5 1/2 | 1 1/4 | 4 | 3/4-10x6 3/4 | 7 7/8 | 85000 | 225 | 51 |
| N | 2 7/16-5 7/8 | 10 | 8 1/8 | 6 3/16 | 7 | 7/16 | 6 5/8 | 1 1/2 | 4 | 7/8-9x8 | 8 1/2 | 150000 | 300 | 66 |
| P | 2 15/16-7 | 11 3/4 | 9 3/8 | 7 1/8 | 8.25 | 1/2 | 7 5/8 | 1 3/4 | 4 | 1-8x9 1/2 | 10 | 250000 | 450 | 122 |
D型5槽，美標QD套皮帶輪
| 5槽 Groove F=7 1/2" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量 WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-5-F | 12.0 | 12.64 | A-2 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 93.0 |
| D130-5-F | 13.0 | 13.64 | A-2 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 96.0 |
| D135-5-F | 13.5 | 14.14 | A-2 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 102.0 |
| D140-5-F | 14.0 | 14.64 | A-2 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 106.0 |
| D145-5-F | 14.5 | 15.14 | A-3 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 112.0 |
| D150-5-F | 15.0 | 15.64 | A-3 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 120.0 |
| D155-5-F | 15.5 | 16.14 | A-3 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 125.0 |
| D160-5-F | 16.0 | 16.64 | A-3 | 1-4 | 1 23/32 | 3 3/4 | 2 1/32 | 130.0 |
| D180-5-J | 18.0 | 18.64 | A-3 | 1 1/2-4 1/2 | 17/8 | 4 5/8 | 1 | 150.0 |
| D200-5-J | 20.0 | 20.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 2 3/4 | 160 |
| D220-5-J | 22.0 | 22.64 | A-3 | 1 1/2-4 1/2 | 1/8 | 4 5/8 | 2 3/4 | 190 |
| D270-5-M | 27.0 | 27.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 13/32 | 260 |
| D330-5-M | 33.0 | 33.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 13/32 | 320 |
| D400-5-M | 40.0 | 40.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 13/32 | 390 |
| D480-5-M | 48.0 | 48.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 13/32 | 450 |
| D580-5-M | 58.0 | 58.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 13/32 | 500 |

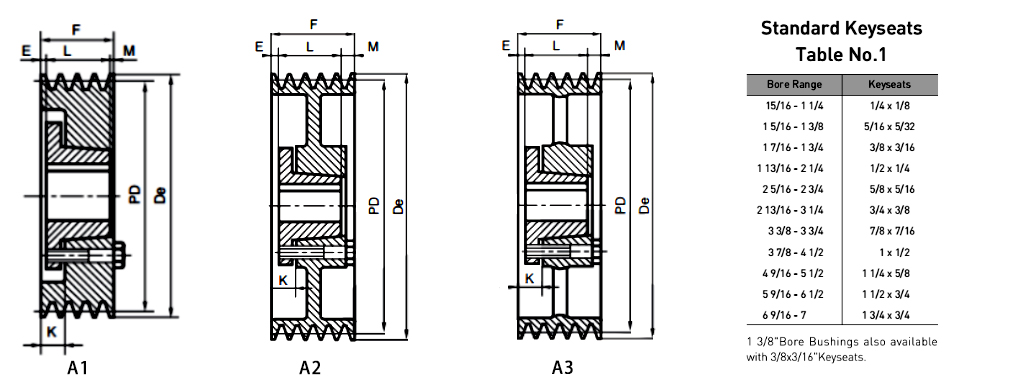

D型6槽，美標QD套皮帶輪
| 6槽 Groove F=8 15/16" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量 WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-6-J | 12 | 12.64 | A-1 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 115 |
| D130-6-J | 13 | 13.64 | A-2 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 125 |
| D135-6-J | 13.5 | 14.14 | A-2 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 135 |
| D140-6-J | 14 | 14.64 | A-2 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 145 |
| D145-6-J | 14.5 | 15.14 | A-2 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 150 |
| D150-6-J | 15 | 15.64 | A-2 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 160 |
| D155-6-J | 15.5 | 16.14 | A-3 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 165 |
| D160-6-J | 16 | 16.64 | A-3 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 170 |
| D180-6-J | 18 | 18.64 | A-3 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 180 |
| D200-6-J | 20 | 20.64 | A-3 | 1 1/2-4 1/2 | 1 7/8 | 4 5/8 | 2 7/16 | 215 |
| D220-6-M | 22 | 22.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 27/32 | 250 |
| D270-6-M | 27 | 27.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 27/32 | 300 |
| D330-6-M | 33 | 33.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 27/32 | 360 |
| D400-6-M | 40 | 40.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 27/32 | 440 |
| D480-6-M | 48 | 48.64 | A-3 | 2-5 1/2 | 11/32 | 6 3/4 | 1 27/32 | 560 |
| D580-6-N | 58 | 58.64 | A-3 | 2 7/16-5 7/8 | 3/16 | 8 1/8 | 5/8 | 660 |
D型8槽，美標QD套皮帶輪
| 8槽 Groove F=11 13/16" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量 WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-8-J | 12 | 12.64 | A-1 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 140 |
| D130-8-J | 13 | 13.64 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 150 |
| D135-8-J | 13.5 | 14.14 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 160 |
| D140-8-J | 14 | 14.64 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 170 |
| D145-8-J | 14.5 | 15.14 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 178 |
| D150-8-J | 15 | 15.64 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 182 |
| D155-8-J | 15.5 | 16.14 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 190 |
| D160-8-J | 16 | 16.64 | A-2 | 1 1/2-4 1/2 | 2 1/8 | 4 5/8 | 5 1/16 | 201 |
| D180-8-M | 18 | 18.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 2 23/32 | 260 |
| D200-8-M | 20 | 20.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 2 23/32 | 270 |
| D220-8-M | 22 | 22.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 2 23/32 | 300 |
| D270-8-M | 27 | 27.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 2 23/32 | 350 |
| D330-8-M | 33 | 33.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 2 23/32 | 450 |
| D400-8-N | 40 | 40.64 | A-3 | 2 7/16-5 7/8 | 3/16 | 8 1/8 | 3 1/2 | 550 |
| D480-8-N | 48 | 48.64 | A-3 | 2 7/16-5 7/8 | 3/16 | 8 1/8 | 3 1/2 | 720 |
| D580-8-N | 58 | 58.64 | A-3 | 2 7/16-5 7/8 | 3/16 | 8 1/8 | 3 1/2 | 900 |
D型10槽，美標QD套皮帶輪
| 10槽 Groove F=14 11/16" | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-10-M | 12 | 12.64 | A-1 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 190 |
| D130-10-M | 13 | 13.64 | A-1 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 220 |
| D135-10-M | 13.5 | 14.14 | A-1 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 240 |
| D140-10-M | 14 | 14.64 | A-1 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 250 |
| D145-10-M | 14.5 | 15.14 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 260 |
| D150-10-M | 15 | 15.64 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 270 |
| D155-10-M | 15.5 | 16.14 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 280 |
| D160-10-M | 16 | 16.64 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 290 |
| D180-10-M | 18 | 18.64 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 310 |
| D200-10-M | 20 | 20.64 | A-2 | 2-5 1/2 | 2 11/32 | 6 3/4 | 5 19/32 | 330 |
| D220-10-M | 22 | 22.64 | A-3 | 2-5 1/2 | 1 11/32 | 6 3/4 | 6 19/32 | 350 |
| D270-10-M | 27 | 27.64 | A-3 | 2-5 1/2 | 1 11/32 | 6 3/4 | 6 19/32 | 440 |
| D330-10-N | 33 | 33.64 | A-3 | 2 7/16-5 7/8 | 1 3/16 | 8 1/8 | 5 5/8 | 500 |
| D400-10-N | 40 | 40.64 | A-3 | 2 7/16-5 7/8 | 1 3/16 | 8 1/8 | 5 5/8 | 650 |
| D480-10-P | 48 | 48.64 | A-3 | 2 15/16-7 | 1/4 | 9 3/8 | 5 1/16 | 920 |
| D580-10-P | 58 | 58.64 | A-3 | 2 15/16-7 | 1/4 | 9 3/8 | 5 1/16 | 1100 |
D型12槽，美標QD套皮帶輪
| 12槽 Groove F=17 9/16 | 節徑 Datum | 外徑 O.D. | 圖例 Type | 孔徑范圍 Bore Range | 左邊距 E | 總厚 L | 右邊距 M | 重量WT.LESS BUSH |
| 型號+錐套 PART NUMBER Bushing | ||||||||
| D120-12-M | 12 | 12.64 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 220 |
| D130-12-M | 13 | 13.64 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 2560 |
| D135-12-M | 13.5 | 14.14 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 270 |
| D140-12-M | 14 | 14.64 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 280 |
| D145-12-M | 14.5 | 15.14 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 300 |
| D150-12-M | 15 | 15.64 | A-2 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 305 |
| D155-12-M | 15.5 | 16.14 | A-1 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 310 |
| D160-12-M | 16 | 16.64 | A-2 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 320 |
| D180-12-M | 18 | 18.64 | A-2 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 340 |
| D200-12-M | 20 | 20.64 | A-2 | 2-5 1/2 | 3 11/32 | 6 3/4 | 7 15/32 | 360 |
| D220-12-M | 22 | 22.64 | A-3 | 2-5 1/2 | 2 11/32 | 6 3/4 | 8 15/32 | 400 |
| D270-12-N | 27 | 27.64 | A-3 | 2 7/16-5 7/8 | 2 3/16 | 8 1/8 | 7 1/4 | 520 |
| D330-12-N | 33 | 33.64 | A-3 | 2 7/16-5 7/8 | 2 3/16 | 8 1/8 | 7 1/4 | 665 |
| D400-12-P | 40 | 40.64 | A-3 | 2 15/16-7 | 1/4 | 9 3/8 | 7 15/16 | 870 |
| D480-12-P | 48 | 48.64 | A-3 | 2 15/16-7 | 1/4 | 9 3/8 | 7 15/16 | 1090 |
| D580-12-P | 58 | 58.64 | A-3 | 2 15/16-7 | 1/4 | 9 3/8 | 7 15/16 | 1300 |
公司名稱：上海邁動機電設備有限公司
公司地址：上海青浦工業區崧海路98號
郵政編碼：201703
公司電話：021-54422420
公司傳真：021-54422420-801
戶名：上海邁動機電設備有限公司
稅號：310112660703692
開戶行：工行上海莘莊支行
賬號：1001140209007024765
電話：021-54422420 54422402
傳真：021-54422420-801
地址：上海莘莊工業園區申富路128號（開票）
地址：上海青浦工業園區崧海路98號（收貨地址）
上海邁動機電設備有限公司提供17%的增值稅發票；
品質100%保證，讓你更放心使用。
客服熱線：021-54422402
ADD：上海邁動機電設備有限公司 備案號：滬ICP備15037005
TEL：86-021-54422420，021-544227902 ，021-54422402 MB：13818829143，17701898099
聯軸器
傳動輪
脹套
絲桿導軌
離合制動器
傳動器
皮帶
電機
軸承
