錨機電機剎車制動器：DHM7-120AB

1用途：DHM7-120AB電磁失電制動器（以下簡稱制動器）是一種斷電制動的元件，用于機械傳動系統中的制動，特別是與電動機相配套，組成一種新型的制動電機，實現快速停車和準確定位。由于是斷電制動，因而也是一種安全保護型產品。

2、結構和動作原理：制動器主要由磁軛、銜鐵、線圈、聯結套、聯結板、彈簧、摩擦盤、齒輪套等組成。磁軛由安裝螺釘通過聯結板安裝在機座上靜止不動，線圈、彈簧裝在磁軛內,銜鐵可沿軸向移動。齒輪套通過鍵與傳動軸聯接,齒輪套與摩擦盤內齒嚙合，當線圈斷電時，在彈簧力作用下，銜鐵與摩擦盤壓緊，摩擦盤與銜鐵、聯結板端面間產生摩擦力，通過齒輪套傳給傳動軸使傳動軸制動。當線圈通電時,銜鐵被吸向磁軛，使摩擦盤松開，傳動軸解除制動，處于自由狀態。

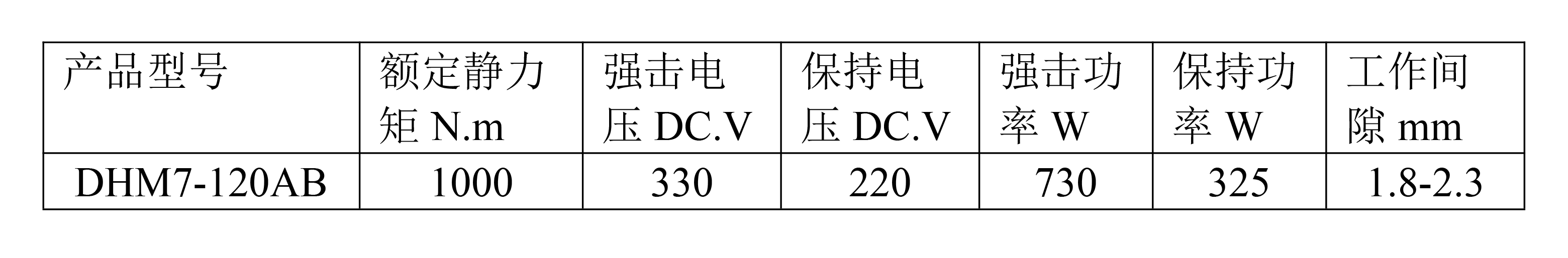

3、基本參數與外形安裝尺寸

4、安裝與調整：先將底板拆下來，取出內部填充珍珠棉，取出A處的長螺釘。先將齒輪套安裝在軸上，軸向固定好。再將制動器放置在基座上，用長螺釘將制動器與基座固定牢固，A處放彈簧墊圈（在外帶小袋里）。再將底板安裝好，然后在B處套上黑色防水套。 *制動器維護時不需加注潤滑油脂

5、功能特色：制動器線圈符合耐溫等級B（130℃），壽命更持久 *產品防護等級高符合IP56防腐，環境適應能力更強 *選用專業的摩擦材料，耐用可靠 *強擊電壓與保持電壓切換使用，更省電

6、電源控制：產品強擊電壓DC.330V時間5秒，保持電壓DC.220V

7、注意事項：制動器使用過程中不需要調整，產品維護時不要加潤滑油脂。
