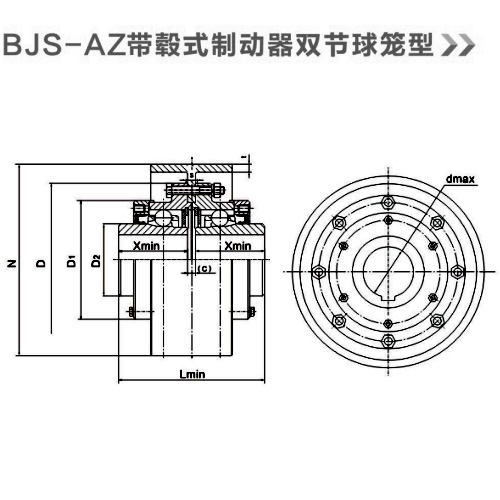

BJS-AZ帶轂式制動器雙節球籠型球籠式同步萬向聯軸器
結構特點:該聯軸器由兩個全密封的球籠萬向節通過端面帶齒的兩外圈相嚙合,并用螺栓緊固組成。內圈內孔為花鍵或鍵槽孔,可與對應軸伸相配合實現主、從動端的傳動。內、外圈之間裝有鋼球,鋼球安裝在保持架的窗口內,保持架嵌在內圈與外圈之間。外圈的外圓柱面上帶有法蘭凸臺,便于安裝和固定。此外,它還帶有轂式制動器,可在需要時實現制動功能。
性能優勢:它具有等速傳遞的特性,能保證主動軸與從動軸的瞬時角速度完全相等,傳動精度高。角向補償能力較大,一般可達 5°,采用特殊密封時,角向補償量可達 8°。同時,其承載能力高,可承受較大的扭矩和沖擊載荷,運行平穩,振動小、噪音低。另外,由于采用了全密封結構,能有效防止內部潤滑脂泄露和外界雜質進入,延長了使用壽命。帶轂式制動器的設計使其能夠在需要時快速制動,提高了設備的安全性和可控性。
應用領域:主要應用于冶金、重型、礦山、起重、運輸機械等行業中對傳動精度、承載能力和制動性能有較高要求的場合,也可用于一些對安全性和可控性要求較高的設備,如數控機床、機器人等。

| 型號 | 轉矩Tf (N.m) | 許用 軸間角a | 伸縮量 | 型號 | D | D1 | D2 | dmax | B | C | Xmin | Lmin |
| BJS155AZ | 2550 | 5° | ±5 | BJS155AZ | 155 | 120 | 75 | 50 | 120 | 8 | 62 | 130 |
| BJS175AZ | 3200 | 5° | ±5 | BJS175AZ | 175 | 140 | 85 | 60 | 130 | 10 | 68 | 145 |
| BJS190AZ | 4650 | 5° | ±5 | BJS190AZ | 190 | 155 | 100 | 65 | 140 | 10 | 78 | 165 |
| BJS210AZ | 7050 | 5° | ±5 | BJS210AZ | 210 | 175 | 110 | 75 | 152 | 10 | 85 | 180 |
| BJS245AZ | 11800 | 5° | ±5 | BJS245AZ | 245 | 200 | 125 | 85 | 170 | 12 | 85 | 185 |
| BJS275AZ | 17000 | 5° | ±5 | BJS275AZ | 275 | 230 | 150 | 105 | 200 | 12 | 100 | 210 |
| BJS320AZ | 26000 | 5° | ±5 | BJS320AZ | 320 | 265 | 175 | 125 | 220 | 14 | 110 | 230 |
