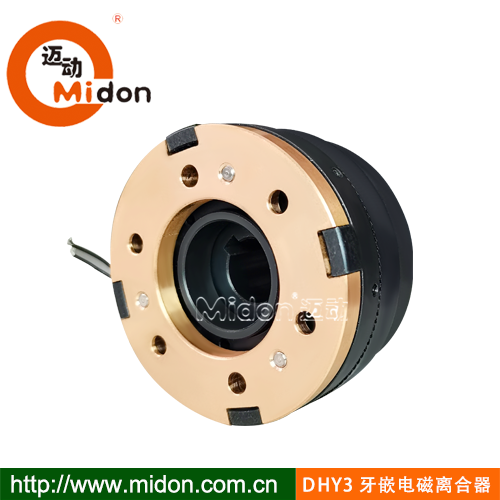

DLY3-16A 牙嵌式電磁離合器 定位式牙嵌離合器
體小，扭大，高速，高靈，耐壽，省空，由邁動工業匠工研造。
邁動工業--牙嵌式電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，包裝機械，醫療機械，食品加工機械，紡織印染機械，造紙機械，精密機床等行業，實現離合、換向、變速、制動、定位等功能。
DLY3-16A 牙嵌離合器，TZ16得電離合器，DLY3--16A 出線離合器，160N.M離合器，類同可代日本神岡TZ16, TZ-16 160N.M

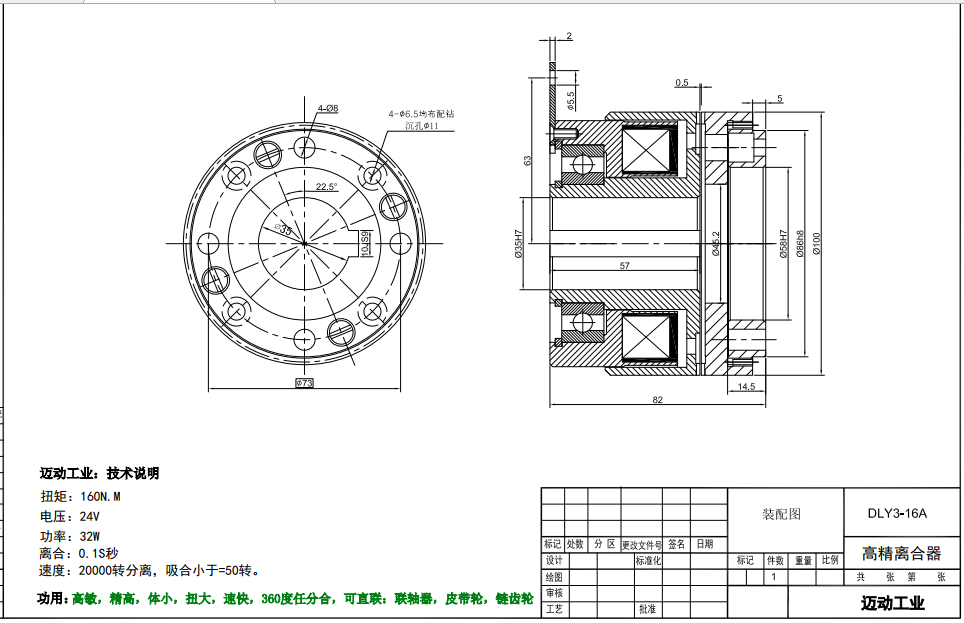

| 規格 Model | 額定傳遞力矩 Rated Transmitting Torque (N.m) | 額定電壓 Rated Voltage D.C(V) | 線圈消耗功率 (20℃) Coil power(20℃) W | 允許最高吸合轉速 Max Engagement Speed r/min | 允許最高轉速 Max Allowed Speed（r/min） | |
| DLY3-1A | 20 | 24 | 13 | 50 | 6000 | |
| DLY3-5A | 50 | 24 | 24 | 50 | 4500 | |
| DLY3-8A | 80 | 24 | 25 | 50 | 4000 | |
| DLY3-16A | 160 | 24 | 32 | 50 | 3500 | |
| DLY3-25A | 250 | 24 | 38 | 20 | 3300 | |
| DLY3-41A | 410 | 24 | 64 | 15 | 3000 | |
| DLY3-63A | 630 | 24 | 60 | 15 | 2500 | |
| DLY3-100A | 1000 | 24 | 80 | 15 | 2200 | |
| DLY3-200A | 2200 | 24 | 110 | 15 | 1800 | |
| DLY3-1000A | 10000 | 110 | 260 | 15 | 1500 | |
| 規格 Model | 徑向尺寸Radial Dimensions | 軸向尺寸Axial Dimensions | ||||||||||||||||||
| 從外徑 | 裝心圓徑 | 磁套內徑D3 | 隔套內徑D4 | 軸承內徑D5 | 離轂臺徑 | 主外徑D7 | 彈孔徑 | 裝孔徑 | 內孔徑φ | 孔鍵高 | 鍵寬 | 總長 | 主套長L1 | 定位深L2 | 定位寬L3 | 定位角 | 間隙 | |||
| D1 | D2 | D6 | φ1 | φ2 | h | e | L | a | δ | |||||||||||
| DLY3-1A | 57 | 36 | 22.5 | 22.5 | 10 | 20 | 57 | 3*φ4 | 3*M4 | 10 | 11.8 | JS93 | 43 | 32 | 5 | 6 | 45° | 0.3±0.05 | ||
| DLY3-5A | 82 | 58 | 42 | 36 | 35 | 75 | 82 | 3-φ4.5 | 3-φ10 | 20 | 22.80+0.1 | 6JS9 | 55 | 42 | 6 | 8 | 45° | 0.3±0.05 | ||
| DLY3-8A | 87.2 | 60 | 58 | 45 | 35 | 58 | 82.2 | 4*φ10 | 2*φ6.6 | 20 | 22.8 | 6 JS9 | 51 | 30 | 5 | 15 | 0° | 0.4±0.1 | ||
| DLY3-16A | 100 | 73 | 58 | 47 | 50 | 98 | 100 | 4*φ11 | 4*φ5 | 25 | 28.3 | 8JS9 | 82 | 57 | 2 | 16 | 0° | 0.3±0.05 | ||
| DLY3-25A | 115 | 80 | 62 | 55 | 55 | 105 | 115 | 3-φ6.5 | 3-φ12 | 40 | 43.30+0.2 | 12 | 70 | 50.8 | 5 | 10 | 45° | 0.4±0.1 | ||
| DLY3-41A | 134 | 95 | 72 | 68 | 70 | 127 | 134 | 6-φ8.5 | 6-φ15 | 45 | 48.80+0.2 | 14 | 83 | 61 | 7 | 10 | 45° | 0.4±0.1 | ||
| DLY3-63A | 145 | 95 | 72 | 65 | 65 | 127 | 145 | 3-φ8.5 | 3-φ15 | 40 | 43.30+0.2 | 12 | 85.6 | 64.5 | 5 | 10 | 45° | 0.7±0.1 | ||
| DLY3-100A | 166 | 120 | 90 | 80 | 85 | 152 | 166 | 6-φ8.5 | 6-φ14.5 | 60 | 64.40+0.2 | 18 | 95 | 68 | 10 | 12 | 45° | 0.7±0.1 | ||
| DLY3-200A | 210 | 160 | 130 | 95 | 105 | 190 | 210 | 6-φ10.5 | 6-φ18 | 85 | 90.40+0.2 | 22 | 110 | 80 | 10 | 12 | 45° | 0.4±0.05 | ||
| DLY3-1000A | 420 | 310 | 190 | 178 | 200 | 230 | 460 | 8-φ12 | 8*M16 | 130 | 1374+0.2 | 32 | 262 | 192 | 40 | M10*6 | 0° | 1±0.05 | ||
24V 28W 160N.M 出線聯接鏈輪，齒輪，皮帶輪，同步輪或其它法蘭盤等物體，實現得電合，失電離的工作需要。
它的工作條件
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。 3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。 5.離合器安裝地點的海拔不超過2000米。
