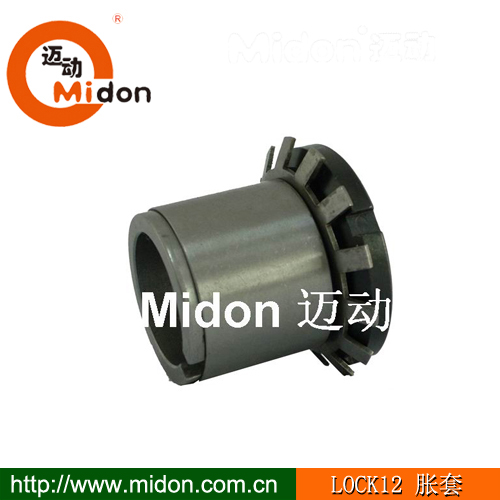

邁動工業——LOCK12脹緊套
邁動LOCK12脹緊套類似于：Z19B TLK250L WA,LOCK脹緊套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密億貼合不銹蝕，也便于拆開。

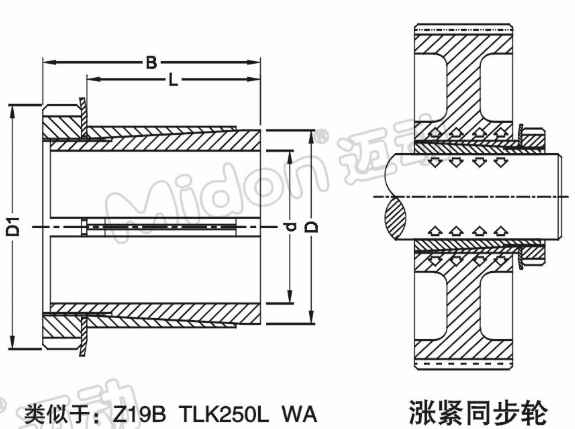

邁動脹緊套LOCK12基本尺寸參數
| LOCK12 | |||||||||
| 尺寸Dimensions | 所受扭力performances | 壓強pression | 螺絲規格Ciamping screwsDIN-12 | ||||||
d×D [mm] | L [mm] | B [mm] | D1 [mm] | Mt [Nm] | Ft [N] | Pw [P/mm] | Pn [P/mm] | Type | Ms [nm] |
| 14×25 | 20 | 30 | 32 | 64 | 9000 | 85 | 45 | Km4 | 95 |
| 15×25 | 20 | 30 | 32 | 70 | 9000 | 80 | 45 | Km4 | 95 |
| 16×25 | 20 | 30 | 32 | 73 | 9000 | 75 | 45 | Km4 | 95 |
| 17×25 | 20 | 32 | 32 | 80 | 9000 | 70 | 45 | Km4 | 160 |
| 18×30 | 20 | 32 | 38 | 83 | 9000 | 65 | 40 | Km4 | 160 |
| 19×30 | 20 | 32 | 38 | 105 | 11000 | 75 | 45 | Km5 | 160 |
| 20×30 | 20 | 32 | 38 | 112 | 11000 | 70 | 45 | km5 | 160 |
| 22×35 | 25 | 36 | 45 | 163 | 14000 | 65 | 45 | km6 | 220 |
| 24×35 | 25 | 36 | 45 | 178 | 14000 | 60 | 45 | km6 | 220 |
| 25×35 | 25 | 36 | 45 | 185 | 14000 | 55 | 45 | km6 | 220 |
| 28×40 | 30 | 42 | 52 | 250 | 17000 | 50 | 40 | km7 | 340 |
| 30×40 | 30 | 42 | 52 | 170 | 17000 | 60 | 41 | km7 | 340 |
| 32×45 | 30 | 44 | 58 | 350 | 21000 | 55 | 45 | km8 | 480 |
| 35×45 | 30 | 44 | 58 | 390 | 21000 | 60 | 45 | km8 | 480 |
| 38×50 | 30 | 45 | 65 | 500 | 26000 | 55 | 45 | km9 | 680 |
| 40×50 | 30 | 45 | 65 | 520 | 26000 | 60 | 45 | km9 | 680 |
| 42×55 | 30 | 46 | 70 | 680 | 30000 | 60 | 50 | km10 | 870 |
| 45×55 | 30 | 46 | 70 | 680 | 30000 | 60 | 50 | km10 | 870 |
| 48×60 | 30 | 46 | 75 | 840 | 35000 | 60 | 50 | km11 | 970 |
| 50×60 | 30 | 46 | 75 | 880 | 35000 | 60 | 50 | km11 | 970 |
| 55×65 | 30 | 46 | 80 | 1030 | 37000 | 60 | 50 | km12 | 1100 |
| 60×70 | 30 | 52 | 85 | 1360 | 45000 | 65 | 55 | km13 | 1300 |
邁動工業——脹緊套使用方法
一.脹套安裝前的準備工作
1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。
二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。
三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。
四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。
