首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

產品名稱：: LOCK14 脹套

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

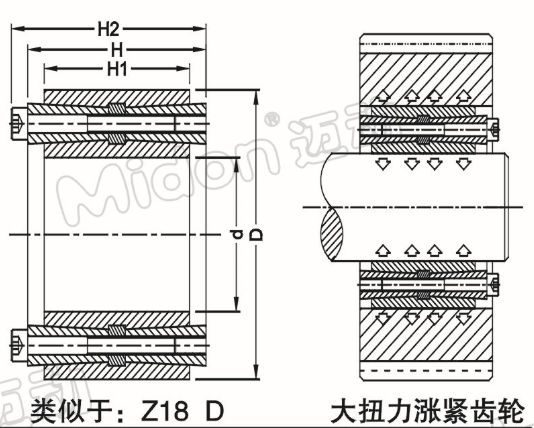

邁動LOCK14脹緊套基本參數尺寸

LOCK14
尺寸				額定負荷		與軸面壓力	與轂面壓力	緊定螺絲	擰緊力矩	重量 Kg
d×D [mm]	H [mm]	H1 [mm]	H2 [mm]	軸向 Ft	轉矩 Mt	PaN/mm2	PnA/mm2	MIN 912-12.9 數量×規格	Ts	重量 Kg
25×50	45	39	51						17
30×55	45	39	51						17
35×60	45	39	51						17
38×65	45	39	51						17
40×65	64	56	72						41
42×75	64	56	72	196	4680	179	105		41	1.25
45×75	64	56	72	196	4680	179	110	9×M8	41	1.25
48×80	64	56	72	196	4980	168	105	9×M8	41	1.41
50×80	64	56	72	196	5160	162	105	9×M8	41	1.35
55×85	64	56	72	196	5640	147	95	9×M8	41	1.45
60×90	64	56	72	239	7560	165	110	11×M8	41	1.55
65×95	64	56	72	239	8280	130	105	11×M8	41	1.92
70×110	78	70	88	380	14160	179	115	11×M10	83	3.11
75×115	78	70	88	380	15120	167	110	11×M10	83	3.28
80×120	78	70	88	414	17640	171	115	12×M10	83	3.45
85×125	78	70	88	414	18720	165	110	12×M10	83	3.63
90×130	78	70	88	449	21480	165	115	13×M10	83	3.8
95×135	78	70	88	449	22680	165	110	13×M10	83	3.97
100×145	100	90	112	537	27960	180	110	12×M12	145	6.8
110×155	100	90	112	636	36480	190	110	13×M12	145	7.5
120×165	100	90	112	710	44400	195	120	15×M12	145	8.6
130×180	116	104	130	873	58800	180	115	15×M14	230	11.1
140×190	116	104	130	969	70800	186	125	16×M14	230	11.8
150×200	116	104	130	1032	80400	185	125	16×M14	230	12.6
160×210	116	104	130	1093	91200	183	125	17×M14	230	13.4
170×225	146	134	162	1406	124800	172	115	15×M16	355	19.6
180×235	146	134	162	1482	139200	172	115	16×M16	355	20.6
190×250	146	134	162	1567	156000	172	115	17×M16	355	23.8
200×260	146	134	162	1654	172440	172	110	17×M16	355	24.9
220×285	146	134	162	1819	208800	172	120	20×M16	355	29.6
240×305	146	134	162	1984	248400	355	120	22×M16	355	31.9
260×325	146	134	162	2123	288000	355	115	22×M16	355	34.3
280×355	177	165	197	2793	408000	690	120	22×M20	690	52
300×375	177	165	197	2921	457200	690	125	22×M20	690	55.3
320×405	177	165	197	3313	553200	690	115	22×M20	690	67.3
340×425	177	165	197	3443	610800	690	120	24×M20	690	71
360×455	202	190	224	4127	775200	930	115	24×M22	930	96.5
380×475	202	190	224	4394	871200	930	120	26×M22	930	101
400×495	202	190	224	4554	950400	930	125	26×M22	930	106
420×575	202	190	224	4715	1033200	930	115	26×M22	930	107
440×535	202	190	224	4899	1116000	937	120	26×M22	937	109
460×555	202	190	224	4899	1116000	980	125	26×M22	980	113
480×575	202	190	224	5750	1116000	1200	120	30×M22	1200	118
500×595	202	190	224	5750	1116000	1240	115	30×M22	1240	122
520×615	202	190	224	6130	1116000	1390	125	32×M22	1390	126
540×635	202	190	224	6130	1116000	1440	130	32×M22	1440	131
560×655	202	190	224	6532	1116000	1590	135	34×M22	1590	135
580×675	202	190	224	6739	1116000	1705	130	34×M22	1705	140
600×695	202	190	224	6739	1116000	1760	135	34×M22	1760	144

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪
【邁動工業】熱門產品
萬向聯軸器	膜片、彈簧聯軸器	伺服聯軸器	星形、柱銷聯軸器	梅花、輪胎聯軸器
SWC萬向節聯軸器	M100邁動單膜撓性聯軸器	MD1邁動伺服聯軸器	XL邁動星形彈性聯軸器	HRC邁動梅花聯軸器
SWP萬向節聯軸器	M200邁動雙膜片聯軸器	MD2邁動（膜片彈性）伺服聯軸器	XLD邁動星形彈性聯軸器	L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器	MP100邁動單膜片撓性聯軸器	MD3邁動（脹緊式）伺服聯軸器	TL邁動彈性柱銷）聯軸器	NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器	MP200邁動雙膜片撓性聯軸器	MD4邁動（波紋管）伺服聯軸器	HL邁動（彈性柱銷）聯軸器	ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器	JSS邁動彈簧聯軸器	MD5邁動（十字滑塊）伺服聯軸器	HLL邁動（彈性柱銷）聯軸器	FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器	JS邁動彈簧聯軸器	MD6邁動（螺旋式）伺服聯軸器	ZL邁動齒式（柱銷）聯軸器	UL邁動輪胎彈性聯軸器
軸承
單列圓錐滾子軸承(英制）	四列圓柱滾子軸承	調心球軸承	角接觸球軸承	開式雙列調心滾子軸承
單列圓錐滾子軸承（公制	單列圓柱滾子軸承	四點接觸球軸承	單列調心滾子軸承	單列深溝球軸承
部分式圓柱滾子軸承	雙列圓柱滾子軸承	雙列角接觸球軸承	密封雙列調心滾子軸承	微小型深溝軸承
軸承		絲桿
沖壓外圈滾針軸承	雙向推力球軸承	TR研磨梯形絲桿	SFE/WFE 高速導程端面式絲桿	FSI系列進口滾珠絲桿
實體外圈滾針軸承	單向推力球軸承	Tr滾壓梯形絲桿	SFC/DFC單螺母法蘭形插管式滾珠絲桿	SFI/DFI滾珠絲桿
推力調心滾子軸承	雙列圓錐滾子軸承	TR 機床梯形絲桿	DFI雙螺母法蘭形滾珠絲桿	MD 邁動滾珠絲桿


邁動工業——脹緊套使用方法

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
