首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

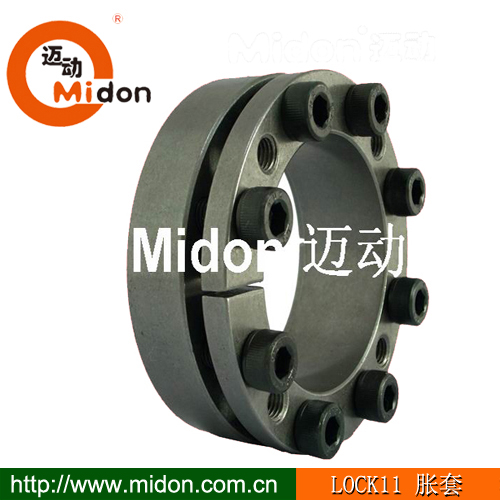

產品名稱：: LOCK11 脹套

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


邁動工業——LOCK11脹緊套

邁動LOCK11脹緊套類似于：TLK139 HD,邁動脹緊套在超載時，將失去聯結作用，可以保護設備不受損害，還可以承受多重負載，其結構可以做成多種式樣。根據安裝負載大小，還可以多個脹套串聯使用。

邁動LOCK脹緊套基本尺寸參數

LOCK11
尺寸Dimensions					所受扭力Performances		壓強Pression		螺絲規格Ciamping screwsDIN-12.9
d×D [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]	Mt[Nm]	Ft [N]	Pw [P/mm]	Pn [P/mm]	Qty	Type	Ms Nm
18×40	12	15	20	24	210	23700	235	130	6	M4	5
19×41	12	15	20	24	220	23700	220	128	6	M4	5
20×42	12	15	20	24	270	27700	245	145	7	M4	5
22×44	12	15	20	24	300	27700	225	140	7	M4	5
24×46	12	15	20	24	330	27700	205	135	7	M4	5
25×47	12	15	20	24	340	27000	195	130	7	M4	5
28×50	12	15	20	24	500	35600	225	155	7	M4	5
30×52	12	15	20	24	530	35600	210	151	9	M4	5
32×54	12	15	20	24	570	35600	197	146	9	M4	5
35×57	16	19	20	24	690	35600	158	115	9	M4	5
36×58	16	19	20	24	710	39500	155	113	10	M4	5
38×60	16	19	20	24	830	43500	160	120	10	M4	5
40×62	16	19	20	24	870	43500	150	116	11	M4	5
42×70	19	23	24	28	1530	73000	200	145	11	M6	17
45×73	19	23	24	28	1640	73000	185	140	8	M6	17
48×76	19	23	24	28	1750	73000	175	134	8	M6	17
50×78	19	23	24	28	1820	73000	165	131	8	M6	17
55×83	19	23	30	36	2000	73000	150	123	8	M6	17
56×84	19	23	30	36	2040	73000	150	120	8	M6	17
60×88	19	23	30	36	2460	82100	158	130	8	M6	17
63×91	19	23	30	36	2580	82100	150	125	9	M6	17
65×93	19	23	30	36	2660	82100	140	120	9	M6	17
70×105	23	28	37	45	4720	134800	180	148	9	M8	41
75×110	23	28	37	45	5050	134800	170	140	8	M8	41
80×115	23	28	37	45	5390	134800	160	135	8	M8	41
85×120	23	28	37	45	5730	134800	150	130	8	M8	41
90×125	23	28	37	45	7580	168500	170	156	10	M8	41

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪
【邁動工業】熱門產品
萬向聯軸器	膜片、彈簧聯軸器	伺服聯軸器	星形、柱銷聯軸器	梅花、輪胎聯軸器
SWC萬向節聯軸器	M100邁動單膜撓性聯軸器	MD1邁動伺服聯軸器	XL邁動星形彈性聯軸器	HRC邁動梅花聯軸器
SWP萬向節聯軸器	M200邁動雙膜片聯軸器	MD2邁動（膜片彈性）伺服聯軸器	XLD邁動星形彈性聯軸器	L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器	MP100邁動單膜片撓性聯軸器	MD3邁動（脹緊式）伺服聯軸器	TL邁動彈性柱銷）聯軸器	NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器	MP200邁動雙膜片撓性聯軸器	MD4邁動（波紋管）伺服聯軸器	HL邁動（彈性柱銷）聯軸器	ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器	JSS邁動彈簧聯軸器	MD5邁動（十字滑塊）伺服聯軸器	HLL邁動（彈性柱銷）聯軸器	FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器	JS邁動彈簧聯軸器	MD6邁動（螺旋式）伺服聯軸器	ZL邁動齒式（柱銷）聯軸器	UL邁動輪胎彈性聯軸器
軸承
單列圓錐滾子軸承(英制）	四列圓柱滾子軸承	調心球軸承	角接觸球軸承	開式雙列調心滾子軸承
單列圓錐滾子軸承（公制	單列圓柱滾子軸承	四點接觸球軸承	單列調心滾子軸承	單列深溝球軸承
部分式圓柱滾子軸承	雙列圓柱滾子軸承	雙列角接觸球軸承	密封雙列調心滾子軸承	微小型深溝軸承
軸承		絲桿
沖壓外圈滾針軸承	雙向推力球軸承	TR研磨梯形絲桿	SFE/WFE 高速導程端面式絲桿	FSI系列進口滾珠絲桿
實體外圈滾針軸承	單向推力球軸承	Tr滾壓梯形絲桿	SFC/DFC單螺母法蘭形插管式滾珠絲桿	SFI/DFI滾珠絲桿
推力調心滾子軸承	雙列圓錐滾子軸承	TR 機床梯形絲桿	DFI雙螺母法蘭形滾珠絲桿	MD 邁動滾珠絲桿


邁動工業——脹緊套使用方法

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
